Kuituoptisen kaapelin kokoonpanoprosessi
Erinomaista valmistusta kuuden kriittisen komponentin luokassa
Johdanto: Modernin liitettävyyden perusta
Nykypäivän hyperlinkeisessä maailmassa{0}}nopean ja luotettavan tiedonsiirron kysyntä ei ole koskaan ollut suurempi. Jokaisen saumattoman videoneuvottelun, jokaisen pilvi{2}}pohjaisen tapahtuman ja jokaisen suoratoistopalvelun takana on monimutkainen kuituoptisten komponenttien verkosto, joka on valmistettu tarkasti-suunniteltujen prosessien avulla.
Kuituoptisten kaapelien kokoonpanoprosessin ymmärtäminen on välttämätöntä yrityksille, televiestintäpalvelujen tarjoajille, datakeskusoperaattoreille ja verkko-integraattoreille, jotka haluavat rakentaa vankan, tulevaisuuden{0}}kestävän infrastruktuurin.
Tämä kattava opas tutkii valmistusmenetelmiä, laadunvalvontastandardeja ja alan parhaita käytäntöjä kuudessa peruskuituoptisessa komponenttikategoriassa: kuituoptiset liitosjohdot, optiset jakajat, kuituoptiset sovittimet, kuituoptiset kotelot, kuituoptiset laitteistotarvikkeet ja kuituoptiset liittimet. Jokaisessa osiossa käsitellään tiettyjä asiakkaiden kipukohtia ja korostetaan kilpailuetuja, jotka erottavat alan{1}}johtavat valmistajat tavallisista toimittajista.
Tutustu komponenttikategorioihin
Kuituoptiset laitteistotarvikkeet: välttämättömät tukikomponentit
Monipuolinen komponenttivalmistus
Valokuitukaapelin koko kokoonpanoprosessi riippuu lukuisista tukilaitteistokomponenteista, joista jokainen on valmistettu tiukkojen standardien mukaisesti:

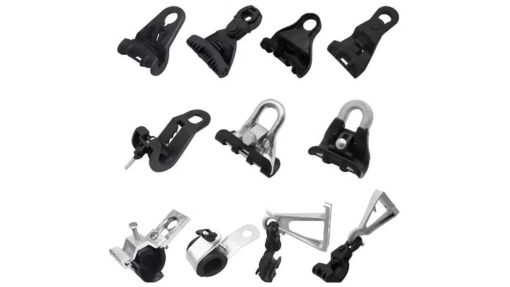

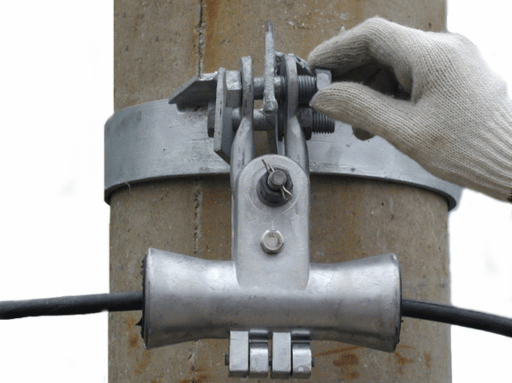

Jousituspuristimet ja{0}}umpikujat
Rakennetoiminto
Nämä puristimet tarjoavat luotettavan mekaanisen tuen ja päätteen antenni- ja ulkokuituoptisille kaapeleille.
Ripustuspuristimet ylläpitävät kaapelin oikeaa painumista ja kohdistusta jänneväleillä, kun taas umpi{0}}pään puristimet toimivat viimeisinä kiinnityspisteinä päätepisteissä tai napojen siirtymissä.
Materiaali ja rakenne
Jokainen komponentti on tarkasti{0}}suunniteltu ruostumattomasta teräksestä tai alumiiniseoksesta, mikä takaa korkean vetolujuuden ja erinomaisen korroosionkestävyyden.
Elastomeeri- tai polymeerisisäkkeet on lisätty estämään kaapelin liukumista ja suojaamaan vaippaa hankaukselta tai murskaantumiselta.
Suorituskyky ja kestävyys
Nämä kiinnikkeet on suunniteltu pitkäkestoiseen{0}}kenttäsuoritukseen, ja ne kestävät jännitystä, tärinää ja ympäristöaltistusta ilman muodonmuutoksia tai pitoa.
Niiden vankka rakenne takaa vakaan toiminnan ulkoasennuksille yleisten tuulikuormituksen, jään ja lämpötilan vaihteluiden alla.

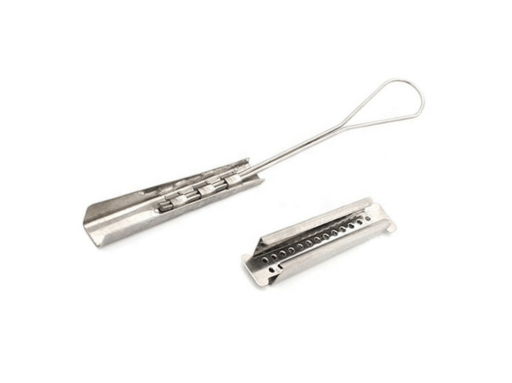

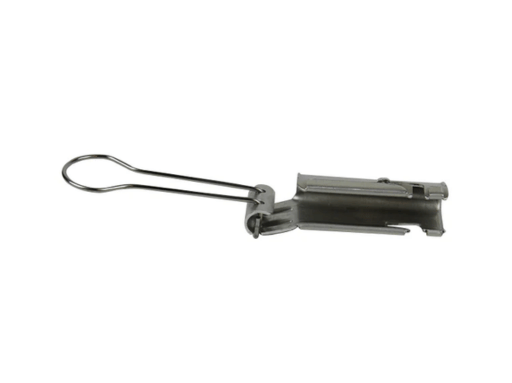

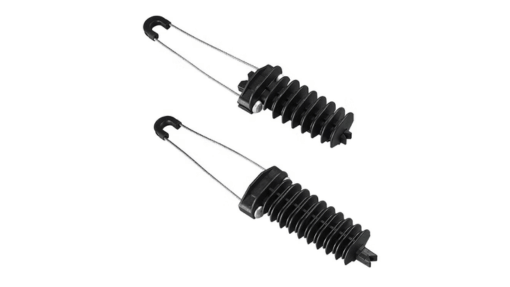

Pudota langankiristimet
Sovellus
Käytetään FTTH- ja ilmapudotusasennuksissa halkaisijaltaan pienten{0}}kaapeleiden kiinnittämiseen pylväistä tai julkisivuista.
Kevennä jännitystä ja estä kaapelin sisääntulokohtien rasittuminen.
Materiaalin koostumus
Valmistettu ruostumattomasta teräksestä tarkkuusleimaus- ja muovaustekniikoilla.
Valinnaiset polymeeri- tai elastomeerivuoraukset tarjoavat lisäpitoa ja kaapelin suojan.
Kentän suorituskyky
Kestää korroosiota ja mekaanista väsymistä pitkäkestoisissa{0}}ulkoympäristöissä.
Varmista tasainen pitolujuus vahingoittamatta herkkiä kuitukaapeleita.

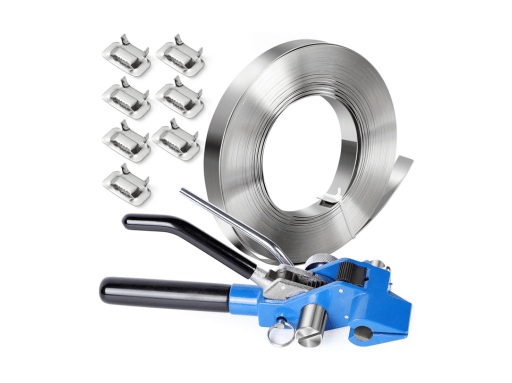

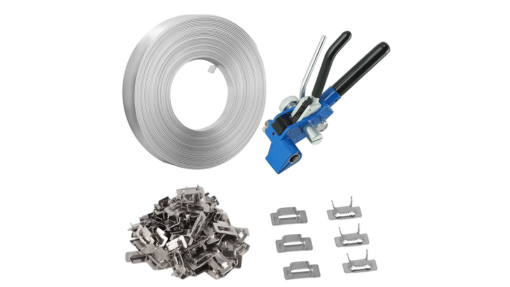

Ruostumattomasta teräksestä valmistetut hihnat, soljet ja kiinnitystyökalut
Järjestelmän toiminto
Tarjoa turvallisia kiinnitysratkaisuja pylväisiin{0}}asennetuille laitteille, puristimille ja kaapelin kannakkeille.
Mahdollistaa nopeat, standardoidut asennukset erilaisille rakennetuille.
Materiaali ja muotoilu
Ruostumattomasta teräksestä valmistetut nauhat ja soljet (luokat 304/316) tarjoavat korkean vetolujuuden ja säänkestävyyden.
Nauhatyökaluissa on ergonomiset kiristys- ja leikkausmekanismit tehokkaaseen kenttäkäyttöön.
Luotettavuus
Säilytä turvallinen, tärinää{0}}kestävä lukitus raskaassa kuormituksessa ja lämpötilavaihteluissa.
Yksinkertaista ylläpitoa ja uudelleenkonfigurointia suurissa{0}}ulkoasennuksissa.

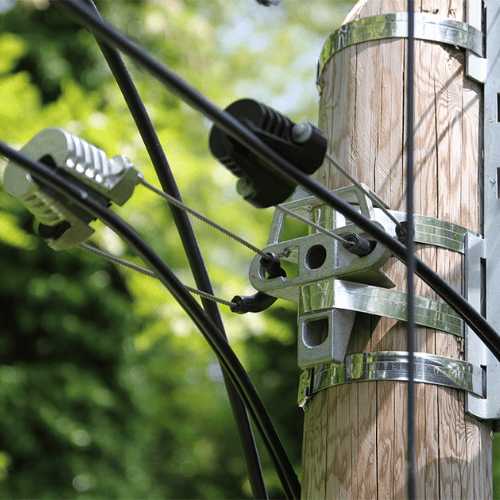

Pylväskannattimet, koukut ja seinäkiinnikkeet
Tarkoitus ja käyttö
Toimii rakenteellisina liitäntöinä kaapelilaitteiston ja tukiinfrastruktuurin välillä.
Salli kuitukaapeleiden joustava reititys ja sijoittaminen pylväisiin, seiniin tai kaappeihin.
Rakentaminen ja viimeistely
Valmistettu galvanoidusta tai ruostumattomasta teräksestä erinomaisen korroosiosuojan saavuttamiseksi.
Tarkkuushitsaus ja koneistus takaavat vakaan kohdistuksen ja helpon asennuksen.
Pitkäaikainen{0}}vakaus
Säilytä eheys ankarissa ulko-olosuhteissa, mukaan lukien UV-säteily, suolasuihku ja kosteusaltistus.
Tukee tasaista{0}}kuormituksen kantavuutta ja visuaalista yhtenäisyyttä konesalissa tai ulkotiloissa.
Suojaus ja tunnistaminen
Suojapinnoitteet ja pintakäsittelyt
Metalliset osat, kuten puristimet, kiinnikkeet ja hihnat, saavat edistykselliset pintakäsittelyt pitkäkestoisen korroosionkestävyyden varmistamiseksi.
Kuumasinkitys, sähkö-kiillotus tai passivointiprosessit luovat suojaavia kerroksia hapettumista, kosteutta ja kemikaaleja vastaan.
Nämä hoidot säilyttävät rakenteellisen eheyden ja esteettisen yhtenäisyyden ulko- ja teollisuusympäristöissä.
Tunnistus- ja jäljitettävyysmerkit
Jokainen metallikomponentti voidaan kaivertaa laser-, leimata tai kaivertaa pysyvällä tunnistekoodilla, eränumerolla tai asennusviitteellä.
Nämä merkinnät kestävät hankausta, lämpöä ja UV-altistumista{0}}ja varmistavat jäljitettävyyden osan koko käyttöiän ajan.
Mukautetut merkintävaihtoehdot tukevat nopeaa kenttätunnistusta ja omaisuuden hallintaa suurissa käyttöönottoverkostoissa.
Yleiset laitteistotarvikkeet

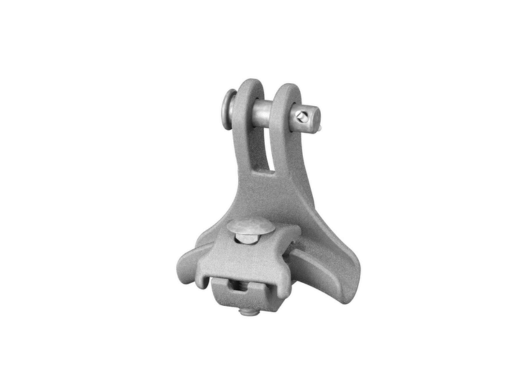

kuituripustuspuristin
pudotusjohtopuristin antennikaapelille
ruostumaton teräsnauha
ruostumattomasta teräksestä valmistettu nauhatyökalu

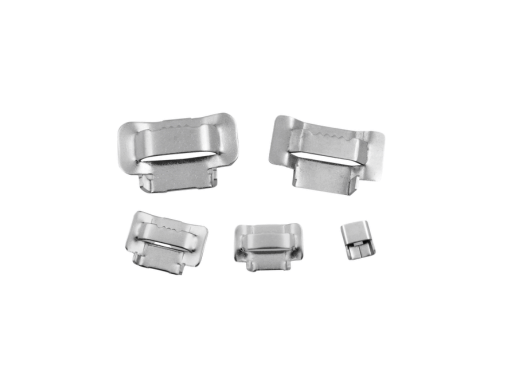

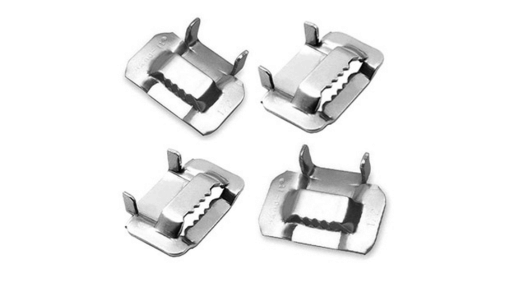

ruostumattomasta teräksestä valmistettu solki
umpikujapuristin
Tukee tehokasta asennusta ja huoltoa
Asennusurakoitsijoille
Mekaanisen asennuksen tehokkuus ja luotettavuus määräävät suoraan projektin suorituskyvyn ja turvallisuuden.
- Ennalta määritetyt laitteistosarjat ripustus-,-umpikuja- ja pudotusjohtosovelluksia varten.
- Standardoidut metalliliitännät, jotka ovat yhteensopivat pylväiden, kannattimien ja nauhajärjestelmien kanssa.
- Selkeät asennusohjeet varmistavat oikean kiristyksen ja kuorman jakautumisen.
- Bulkkipakatut-ruostumattomasta teräksestä valmistetut tarvikkeet tehokkaaseen-käyttöön.
Infrastruktuuri- ja kiinteistöjohtajille
Pitkäaikainen-organisaatio, ulkonäkö ja rakenteellinen joustavuus ovat tärkeitä datakeskusten ja ulkotilojen kuituverkoille.
- Modulaariset puristin- ja kannatinjärjestelmät tukevat skaalautuvaa verkon laajentamista.
- Korroosionkestävä{0}}viimeistely varmistaa tasaisen esteettisyyden ja vähäisen huollon.
- Värikoodatut tai -merkityt metalliosat-reitin nopeaa tunnistamista varten.
- Laadukkaat-ruostumattomasta teräksestä valmistetut kokoonpanot parantavat ammattimaista esitystä teknisissä tiloissa.
Huolto- ja kenttähenkilöstölle
Kestävyys ja vaihdon helppous minimoivat seisokit ja yksinkertaistavat{0}}palvelua paikan päällä.
- Vaihdettavat puristinmallit mahdollistavat nopean komponenttien vaihdon kentällä.
- Standardoidut laitteistomitat vähentävät varaosavarastoa.
- Selkeät mekaaniset merkinnät mahdollistavat nopean tunnistamisen vianmäärityksen aikana.
- Kattava tukidokumentaatio varmistaa turvallisen ja tehokkaan huollon.

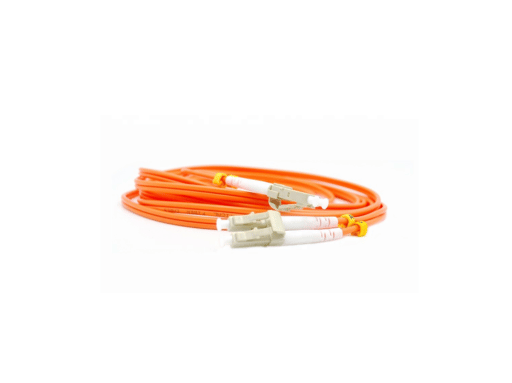

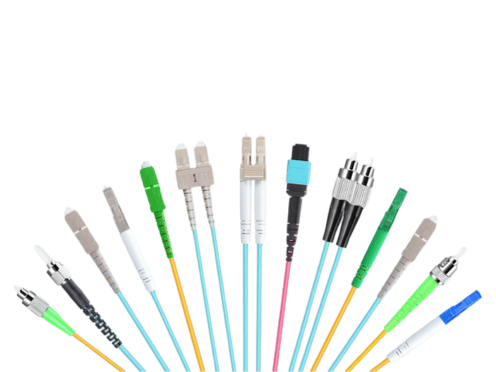

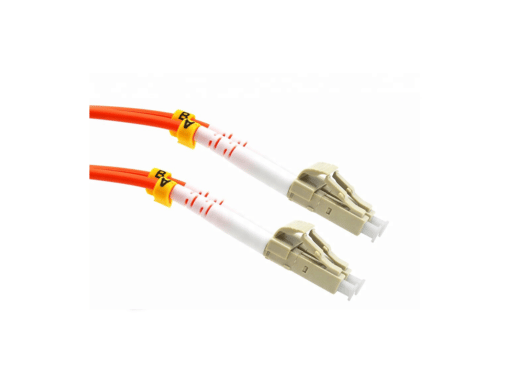

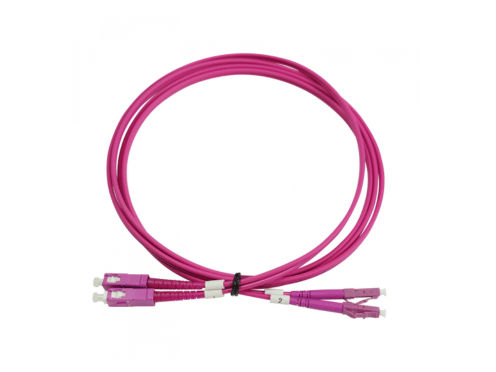

Kuituoptiset liitosjohdot (puskurit): Tarkkuusliitäntävalmistus

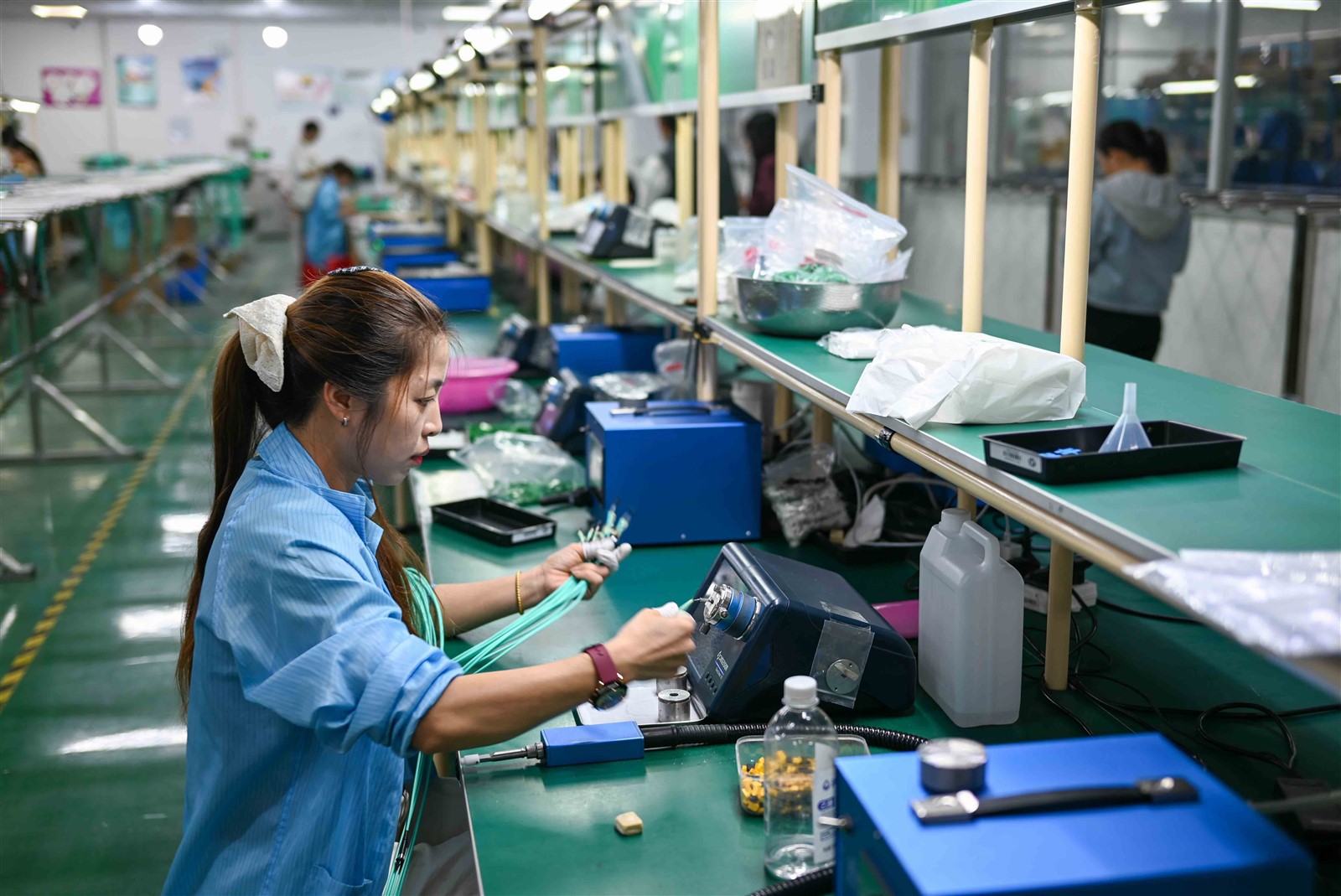

Valmistusprosessin ymmärtäminen

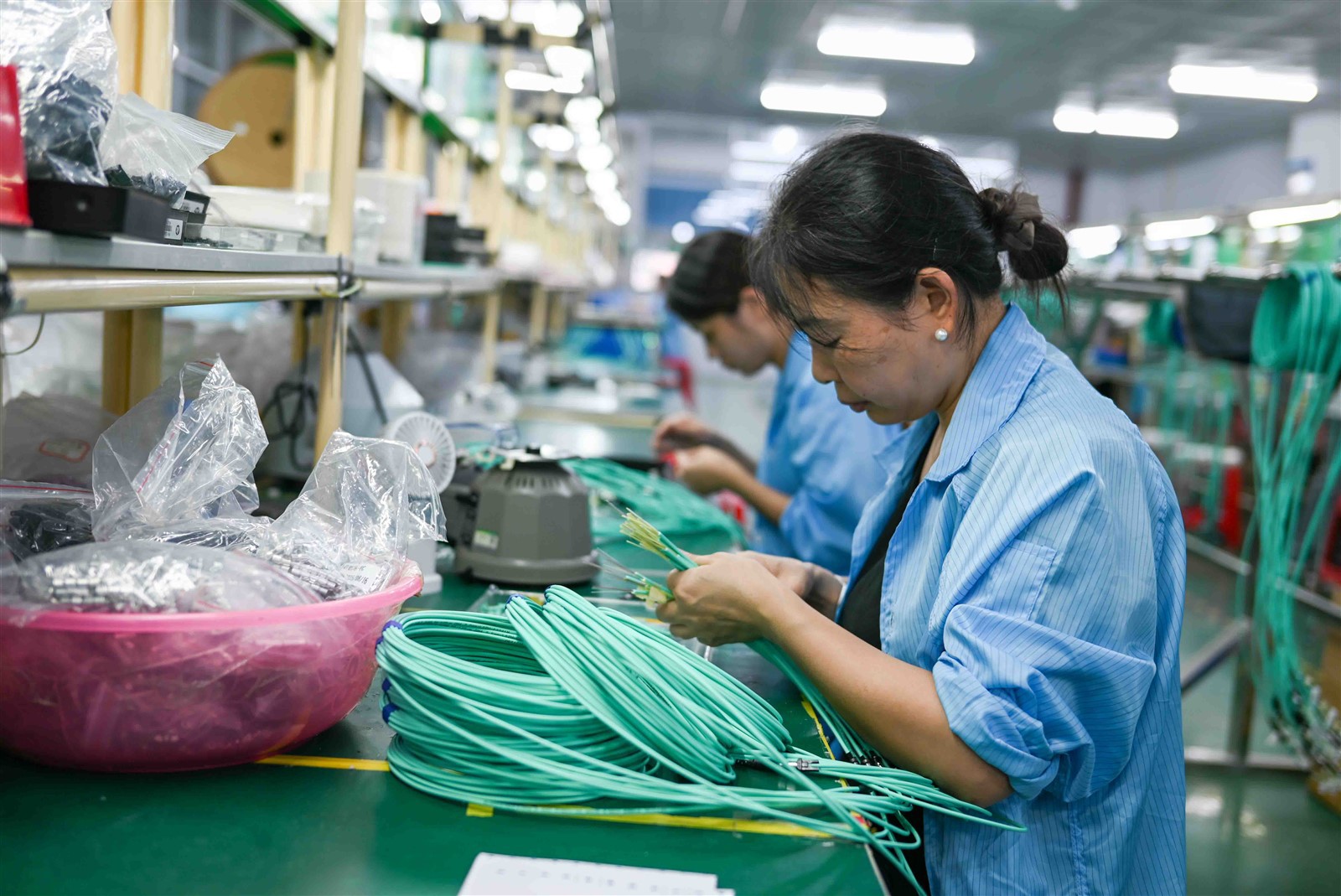

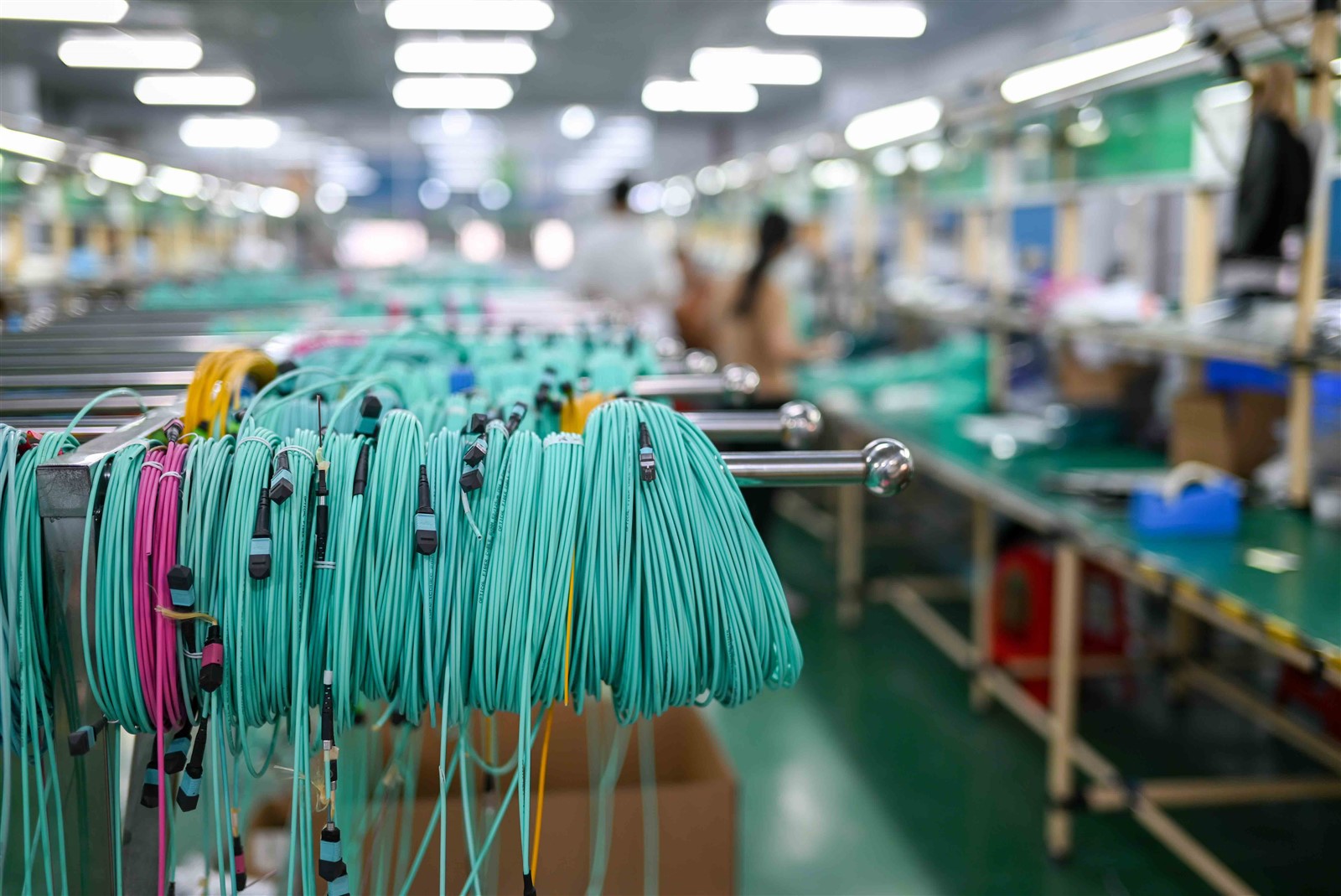

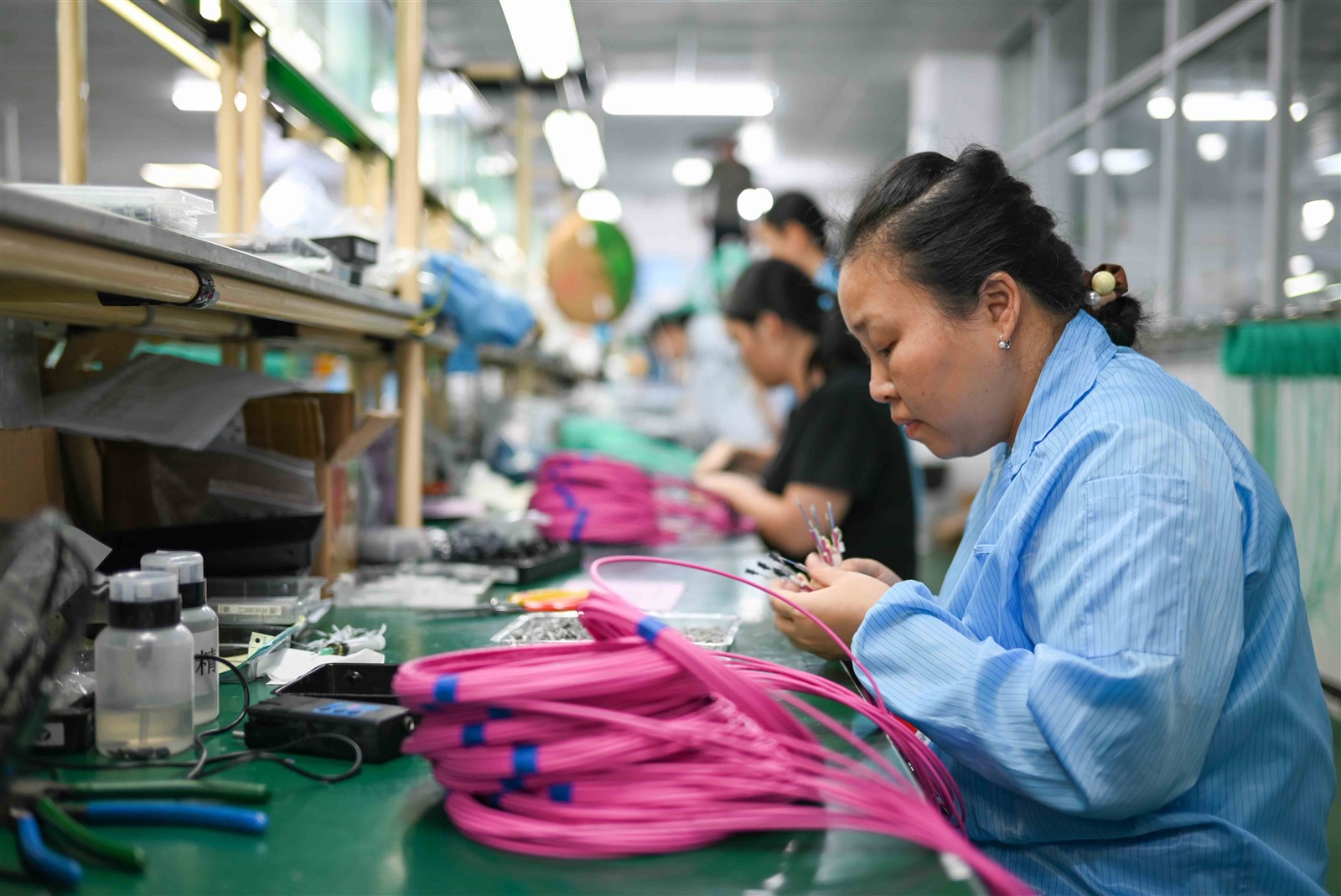

Patch-johtojen kuituoptisten kaapelien kokoonpanoprosessi alkaa huolellisella materiaalin valinnalla ja valmistelulla. Premium-valmistajat käyttävät korkealaatuista-optista kuitua-yleensä yksi-moodi (OS2) tai multimode (OM3, OM4, OM5)-, jotka hankitaan sertifioiduilta toimittajilta. Valmistuksen työnkulku käsittää useita kriittisiä vaiheita:
Kaapelin valmistelu ja kuoriminen
Ulkovaipan poistoprosessi vaatii erikoistyökaluja, jotka estävät alla olevien puskurikerrosten ja kuituytimien vaurioitumisen. Tarkkaan syvyyteen kalibroidut automatisoidut kuorintakoneet takaavat yhtenäiset tulokset tuhansissa kokoonpanoissa päivittäin. Tämä vaihe määrittää koko tuotteen perustan laadun.
Liittimen päättäminen
Liittimen kiinnitys edustaa kriittisin vaihe liitäntäjohdon valmistuksessa. Kaksi ensisijaista menetelmää hallitsee alaa:
Epoksi ja puolalainen menetelmä
Mekaaninen liitos ja esi{0}}kiillotetut liittimet
Laadun testaus ja validointi
Jokainen patch-johto käy läpi kattavat testausprotokollat, mukaan lukien:
Liitäntähäviön mittaus
Palautushäviön vahvistus
Lopeta-pintojen geometrian tarkastus
Vetovoiman testaus
Asiakkaan kipupisteiden käsitteleminen
Yritysten IT-päälliköille
Ensisijainen huolenaihe liittyy verkon seisokkeihin ja epäjohdonmukaiseen suorituskykyyn.
- Esitestatut, liitä-ja-käyttökokoonpanot
- Värikoodatut ja selkeästi merkityt tuotteet
- Laajennetut takuut testitiedoilla
- Low{0}}smoke zero-halogeenivaippavaihtoehdot
Palvelinkeskusoperaattoreille
Tiheys, hallittavuus ja tuleva skaalautuvuus ohjaavat ostopäätöksiä.
- Ultra-suuritiheyksiset-ratkaisut
- Taivuta{0}}herkät kuituvaihtoehdot
- MTP/MPO-moni{0}}kuituratkaisut
- Kattava kuidunhallinta
Televiestintäpalvelujen tarjoajille
Kustannukset-per-portti ja pitkän ajan-luotettavuus määrittävät projektin toteutettavuuden.
- Automatisoidut tuotantolinjat
- Ympäristökovetusvaihtoehdot
- Muokattavat pituudet
- Volyymihinnoittelu joustavalla toimituksella

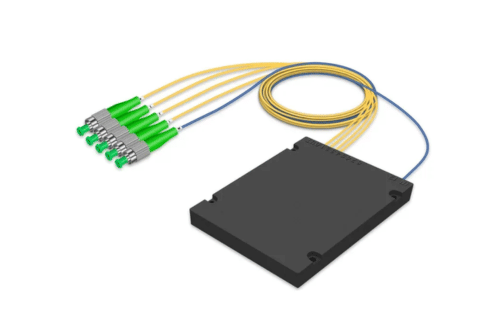

Kuituoptiset jakajat: tarkkuusvalonjakotekniikka
Valmistustekniikat ja -prosessit
Optiset jakajat edustavat kehittyneitä passiivisia komponentteja, jotka jakavat optiset signaalit useisiin lähtöihin. Jakajien valokaapelin kokoonpanoprosessissa käytetään kahta erillistä teknologista lähestymistapaa:

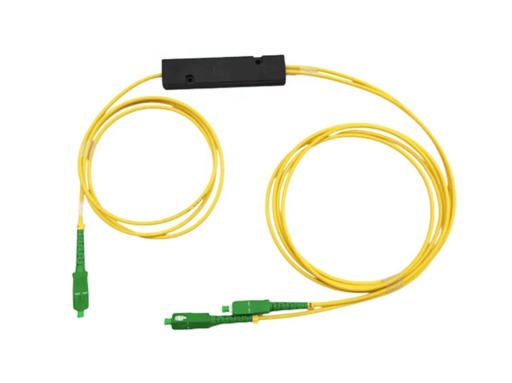

Fused Biconical Taper (FBT) -jakajan valmistus
FBT-tekniikka perustuu lämpöfuusioprosesseihin, joita on kehitetty vuosikymmenten ajan. Valmistussarja sisältää:
Kuitujen valmistus
Useista optisista kuiduista (tyypillisesti 2-32 säiettä) poistetaan puskuripinnoitteet ja ne puhdistetaan huolellisesti käyttämällä isopropyylialkoholia ja nukkaamattomia materiaaleja. Tarkka kuitujen kohdistus erityisillä kiinnikkeillä varmistaa optimaalisen kytkentätehon.
Fuusio ja kapeneminen
Valmistetut kuidut sijoitetaan välittömään läheisyyteen ja alistetaan tarkkuuskaasupolttimien tai sähkölämmityselementtien kontrolloidulle lämmölle. Kun kuidut pehmenevät, ne vedetään samanaikaisesti erilleen mikro-asemointiasteikkojen avulla, mikä luo kapenevan kytkentäalueen, jossa valo siirtyy ytimien välillä.
Suojaus ja pakkaus
Herkkä sulatettu alue on suojattu lasisubstraattiputkella, joka on täytetty taitekerroin-sovitulla geelillä, ja sen jälkeen se on suljettu ruostumattomasta -teräspakkauksesta mekaanista suojaa varten.

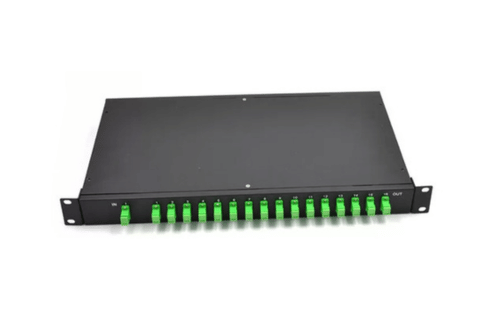

Planar Lightwave Circuit (PLC) Splitter Manufacturing
PLC-tekniikka edustaa edistynyttä lähestymistapaa optiseen halkaisuun, jossa hyödynnetään puolijohteiden valmistustekniikoita:
Kiekon alustan valmistelu
Korkean-puhtaus piikiekkoja-on-piikiekot läpikäyvät tarkan puhdistuksen ja pinnan valmistelun. Substraatin laatu vaikuttaa suoraan valmiin valokuitukaapelin kokoonpanoprosessin suorituskykyyn.
Aaltoputken muodostuminen
Fotolitografiset prosessit laskevat ja kuvioivat optisia aaltoputkikerroksia. Kemiallinen höyrypinnoitus (CVD) luo tarkat taitekerroinprofiilit, jotka ohjaavat valoa suunniteltuja polkuja pitkin.
Kuutioiminen ja kuituliitos
Yksittäiset PLC-sirut erotetaan tarkkojen kuutioiden avulla. Tulo- ja lähtökuidut kohdistetaan aaltoputkiportteihin aktiivisen kohdistustekniikan avulla ja liitetään pysyvästi.
Moduulien kokoonpano
PLC-sirut, joihin on liitetty kuidut, on pakattu kompakteihin koteloihin -usein pienikokoisiksi kasetteiksi tai ABS-moduuleiksi-, jotka soveltuvat integroitaviksi erilaisiin verkkoarkkitehtuureihin.
Asiakkaiden kriittisten haasteiden ratkaiseminen
FTTH-verkkosuunnittelijoille
Haasteena on saavuttaa kustannustehokas{0}}tilaajien tavoittavuus samalla kun signaalin laatu säilyy.
- Tasaiset halkaisusuhteet ja tiukat välityshäviöt
- Laaja aallonpituus, joka tukee useita palveluita
- Kompaktit muototekijät mahdollistavat tiiviin integroinnin
- Lämpötilan vakaus (-40 asteesta +85 asteeseen)
Palvelinkeskusten verkkoarkkitehdit
Passiivinen optinen LAN (POL) -asennus vaatii poikkeuksellista luotettavuutta ja skaalautuvuutta.
- Nolla virrankulutus eliminoi jäähdytystarpeen
- Exceptional reliability (MTBF >20 vuotta)
- Joustavat kaskadikokoonpanot mahdollistavat laajentamisen
- Käyttöönottoa nopeuttavat esi-liitetyt ratkaisut
Yrityskampusjohtajille
Budjettirajoitukset ja vaiheittaiset käyttöönottoominaisuudet ohjaavat päätöksiä.
- Sekalaiset jakosuhteet optimoivat linkkibudjetteja
- Kenttä{0}}asennettavat moduulit, jotka tukevat lisäyksiä
- Kattava dokumentaatio testitiedoilla
- Kustannustehokas{0}}suojaus vanhentumista vastaan

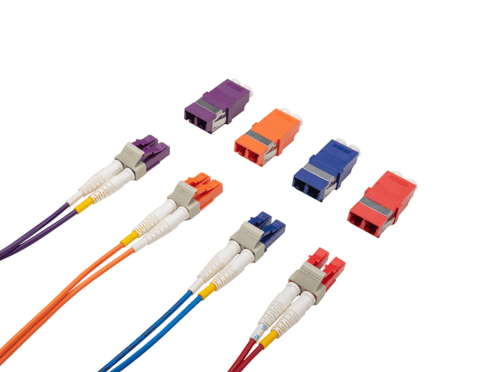

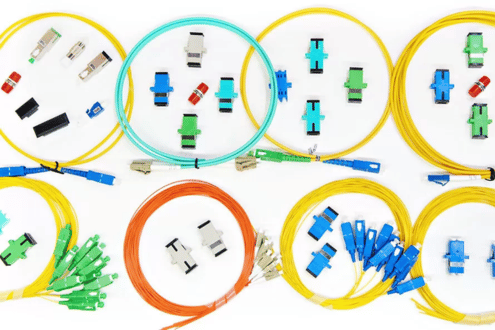

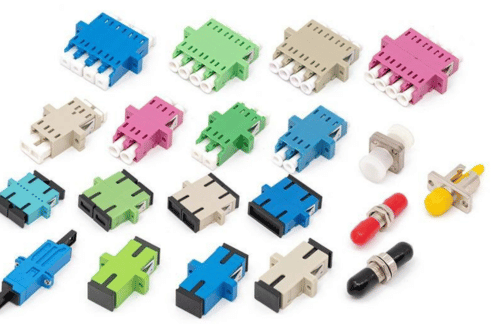

Kuituoptiset sovittimet: kriittinen liitäntäliitäntä
Tarkkuusvalmistus saumattomaan liitettävyyteen
Kuituoptiset sovittimet (kutsutaan myös kytkimiksi tai liitäntäholkeiksi) toimivat fyysisenä liitännänä liittimien välillä, mikä tekee niiden tarkkuudesta kriittistä järjestelmän yleisen suorituskyvyn kannalta. Kuituoptisten kaapelien kokoonpanoprosessi sovittimille vaatii tiukat toleranssit:
Komponenttien valmistus
Precision Sleeve tuotanto
Jokaisen sovittimen sydän on kohdistusholkki-tyypillisesti keraaminen halkaistu-holkki, jonka sisähalkaisijan toleranssit mitataan mikroneina. Zirkoniakeraamiset holkit käyvät läpi tarkkuushiontaprosesseja, jolloin saavutetaan alle 0,5 μm:n samankeskisyysvirheitä. Halkaistu rakenne mahdollistaa lievän elastisen muodonmuutoksen, mikä mahdollistaa holkin työntämisen säilyttäen samalla tarkan kohdistuksen.
Asuntojen valmistus
Sovitinkotelot valmistetaan erittäin{0}}tarkkuusruiskuvalulla tai CNC-työstyksellä. Materiaalit sisältävät iskunkestäviä -polymeerejä (PBT, nylon) vakiosovelluksiin tai kestävät metallikotelot ankariin ympäristöihin. Kotelon rakenteen on säilytettävä holkkien kohdistus samalla kun on varmistettava liittimen turvallinen kiinnitys ja oikea avain.
Kokoaminen ja kalibrointi
Automaattiset kokoonpanolinjat sijoittavat holkit koteloihin kontrolloiduilla puristusvoimilla. Laadunvalvonta-asemat varmistavat, että sisääntyöntö-/irrotusvoimat ovat määritetyillä alueilla (tyypillisesti 2-10 N sisääntyöntövoima). Tämä ohjattu kuituoptisen kaapelin kokoonpanoprosessi varmistaa johdonmukaiset liittimet, jotka ylittävät 1 000 liitäntää.

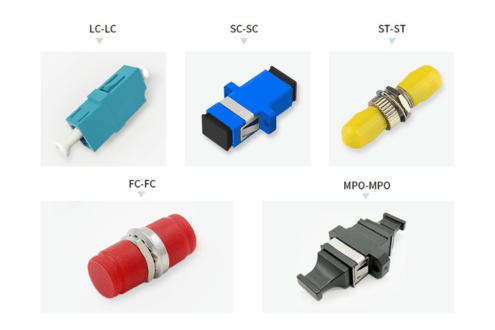

Sovitintyypin erikoisala
Eri liitinstandardit edellyttävät ainutlaatuisia sovittimia:
SC-, LC-, FC-sovittimet
Käytä keraamisia halkaistuja{0}}holkkeja yksikuituisten liittimien tarkkaan kohdistamiseen vakiosovelluksissa.
MPO/MTP-sovittimet
Sisällytä moni{0}}kuitukohdistus käyttämällä tarkkuusohjaintappeja suuritiheyksisille-sovelluksille.
Hybridisovittimet
(LC-SC, LC-FC) vaativat erikoisholkit, jotka yhdistävät erikokoiset holkit ja liitintyypit.
Kestävät sovittimet
Integroi pölysuojukset, suojakotelot ja ympäristötiivisteet ankaria olosuhteita varten.
Erilaisten asiakkaiden vaatimusten täyttäminen
Verkkolaitevalmistajille
Integrointi, luotettavuus ja muototekijä asemasovittimen valinta.
- Paneeli{0}}asennussovitinlevyt tavallisilla LGX-jalanjäljillä
- Suuri-porttitiheys-ratkaisut, jotka maksimoivat etupaneelin tilan-
- Värikoodatut -vaihtoehdot yksinkertaistavat kuidun hallintaa
- Integroidut suljinmekanismit kontaminaatiosuojaukseen
Sotilas- ja ilmailusovelluksiin
Äärimmäinen ympäristökestävyys ja toiminta-ajatuksen -kriittinen luotettavuus eivät ole -neuvoteltavissa.
- MIL-SPEC-sertifioidut sovittimet, jotka täyttävät tiukat vaatimukset
- Laajennettu palkkiteknologia sietää kontaminaatiota
- Hermeettisesti suljettu malli, joka suojaa kosteudelta
- Tärinä- ja iskunkestävä{0}}rakenne
Tietoliikenteen keskustoimistoille
Tiheys, käytettävyys ja{0}}pitkäaikainen huolto edistävät infrastruktuuria koskevia päätöksiä.
- Ultra-suuritiheyksiset-paneelit, jotka tukevat 144+ porttia telineyksikköä kohti
- Vedä- ulos kasettimallit, jotka mahdollistavat helpon käytön
- Kulmaiset sovitinvaihtoehdot vähentävät taivutussäteen vaatimuksia
- Kenttä{0}}vaihdettava levyt, jotka tukevat teknologian siirtymistä

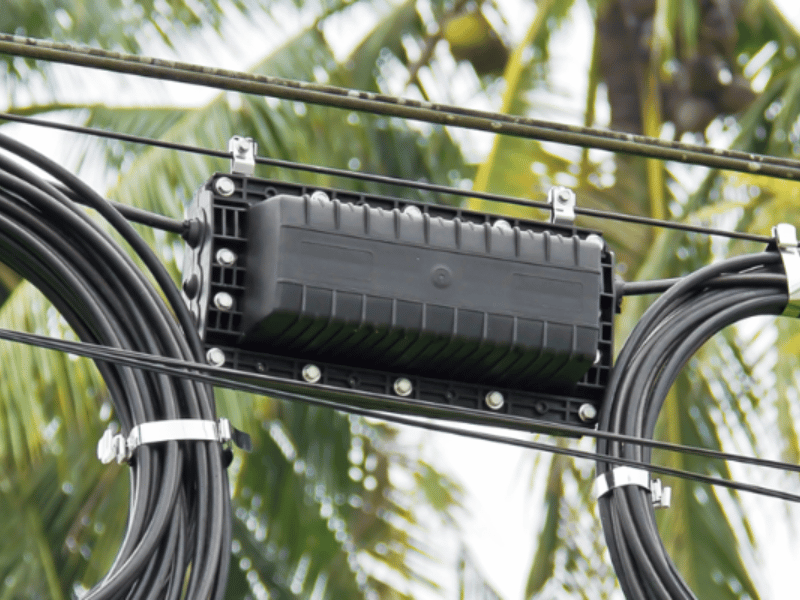

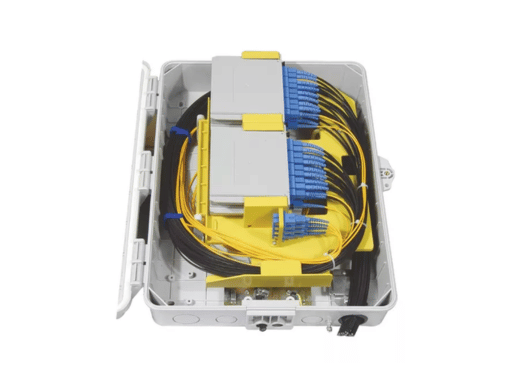

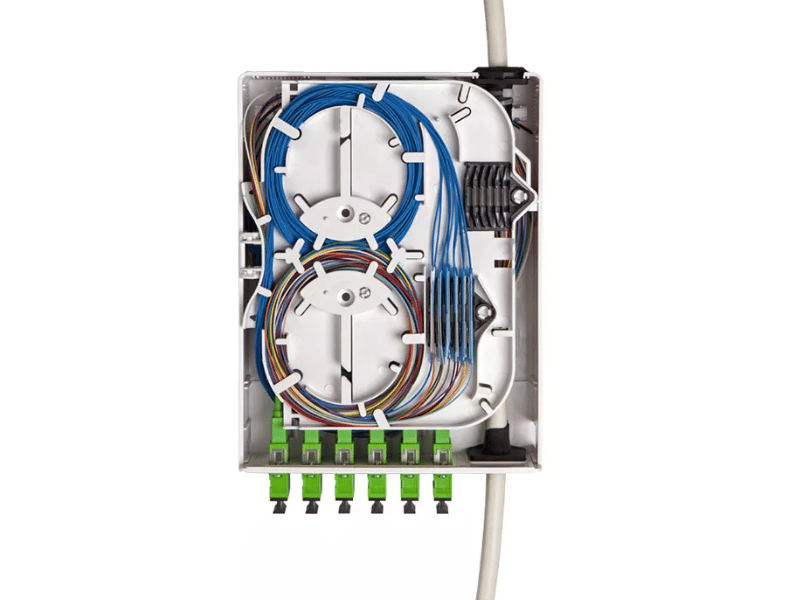

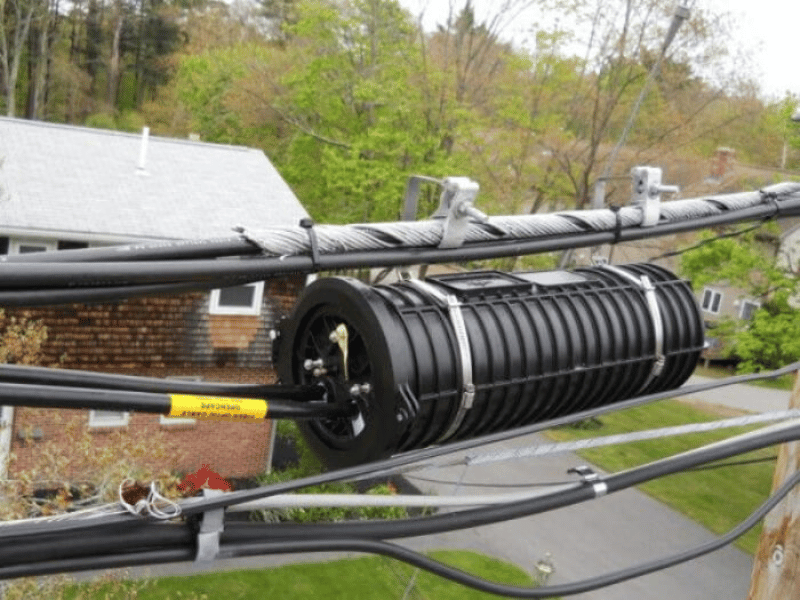

Kuituoptiset kotelot: kriittisen infrastruktuurin suojaaminen
Kattava koteloiden valmistus
Kuituoptiset kotelot toimivat suojana jatkoksille, jakajille ja liitoksille. Kuituoptisten kaapelien kokoonpanoprosessi koteloille tasapainottaa suojauksen, saavutettavuuden ja hallinnan:
Suunnittelu ja suunnittelu
Ympäristöanalyysi
Kotelon suunnittelu alkaa perusteellisella ympäristöarvioinnilla-sisä- tai ulkokäyttöön, lämpötila-alueet, altistuminen kosteudelle, UV-säteilylle ja mahdollisille mekaanisille vaikutuksille. Tämä analyysi määrittää materiaalin valinnan ja tiivistysvaatimukset.
Kapasiteetin suunnittelu
Valmistajat suunnittelevat koteloita, joihin mahtuu tietty määrä kuituja (yleensä 12–288 kuitua tai enemmän), ja niissä on asianmukaiset jatkoslokerokokoonpanot, säteen ohjausominaisuudet ja tuleva laajennusmahdollisuus. Sisäinen organisaatiojärjestelmä edustaa kuituoptisen kaapelin kokoonpanoprosessin kriittistä osa-aluetta.
Valmistusvaiheet
Materiaalinkäsittely
Koteloiden kuoret on valmistettu korroosionkestävistä materiaaleista, kuten ABS-muovista, polykarbonaatista, ruostumattomasta teräksestä tai alumiinista sovelluksen vaatimusten mukaan. Peltikomponentit käyvät läpi tarkkuusmuovaus-, hitsaus- ja pintakäsittelyprosessit.
Tiivistys ja säänkestävyys
Tiivisteen urat on koneistettu tarkasti sopimaan tehokkaisiin{0}}tiivistemateriaaliin (yleensä EPDM tai silikoni). Kaapelin sisäänvientiportit integroivat vedonpoistojärjestelmät ympäristötiiviillä -joilla on usein IP68-luokitukset, jotka sopivat suoraan hautaamiseen tai ilma-asennukseen.
Sisäosien asennus
Jatkoalustat, säteen ohjausohjaimet ja kaapelinhallintaominaisuudet on integroitu lopullisen kokoonpanon aikana. Kutisteputket-, mekaaniset jatkospidikkeet ja jaottimen kiinnitysvälineet on sijoitettu optimaaliseen käyttöön asennuksen ja huollon aikana.
Laadun validointi
Ympäristötestaus vahvistaa kotelon suorituskyvyn:
Sisäänpääsyn suojaus
IP-luokituksen tarkastus pöly- ja vesiupotustestillä
01
Lämpöpyöräily
Validointi määritellyllä käyttölämpötila-alueella
02
UV-kestävyys
Ulkotilojen testaus (yleensä 1,000+ tuntia)
03
Mekaaninen jännitys
Pudotus-, tärinä- ja iskunkestävyystestaus
04
Kotelotyypit sovelluksen mukaan
Sisäseinään{0}}asennuskotelot
Suunniteltu yritysten ja rakennusten sisäänkäyntitiloihin, joiden kapasiteetti on 12-288 kuitua.
Ulkona jalustakotelot
Säänkestävät mallit FTTH-jakelupisteille, IP68-luokitukset ja jyrsijäsuojaus.
Telineeseen{0}}Asenna kotelot
19- ja 23 tuuman vaihtoehdot konesaleihin ja laitehuonesovelluksiin suuritiheyksisille kokoonpanoille.
Antennikotelot
Kevyet mutta kestävät kotelot pylväisiin{0}}asennettaviin sovelluksiin, joissa on turvallinen kaapelinhallinta.
Asennus- ja huoltohaasteiden käsitteleminen
Tehtaan ulkopuolisille rakennusryhmille
Kenttäasennuksen tehokkuus ja{0}}pitkäaikainen käytettävyys määräävät projektin onnistumisen.
Työkalu{0}}vähemmän sisäänkäyntijärjestelmiä
Vähentää asennusaikaa ja monimutkaisuutta
Selkeästi merkityt portit
Esiasennetuilla{0}}tiivisteholkeilla
Integroidut liitosjärjestäjät
Värikoodatuilla{0}}tunnistusjärjestelmillä
Dokumentaatiotaskut
Asennustietojen suojaaminen
Rakennushallinnolle
Esteettinen integrointi ja turvallisuusvaatimukset ohjaavat sisäkotelon valintaa.
Lukittavat seinään{0}}asennettavat kotelot
Ammattimainen ulkonäkö toimistoympäristöihin
Telineeseen{0}}Asenna kotelot
Tavallinen 19 tuuman asennus tehokkaalla tilankäytöllä
Läpinäkyvät kannet
Mahdollistaa visuaalisen tarkastuksen avaamatta
Paloa hidastavat materiaalit-
Rakennusturvallisuusmääräysten noudattaminen
Maaseudun laajakaistan käyttöönotoihin
Kustannustehokkuus-ja kestävyys vaativiin ympäristöihin ovat ensiarvoisen tärkeitä.
Taloudelliset{0}}ulkoilmakotelot
Optimoitu antenni- tai jalustaasennukseen
Yhdistetty toiminnallisuus
Kapasiteetti sekä jatkoksi että passiiviseen halkaisuun
Universaali asennus
Soveltuu erilaisiin käyttörakenteisiin
Laajennettu takuu
Todistettujen kentän suorituskykytietojen tukena
Kuituoptiset liittimet: tarkkuuspäätepiste
Kehittynyt liittimien valmistustekniikka
Kuituoptiset liittimet edustavat kehittyneimpiä komponentteja valokaapelin kokoonpanoprosessissa, ja niiden suorituskyky vaikuttaa suoraan verkon yleiseen laatuun:
Tarkkuuskomponenttien valmistus
Ferrule tuotanto ja puola
Premium-liitinholkit valmistetaan monissa{0}}vaiheissa:
- Vihreät keraamiset kappaleet ovat tarkasti{0}}muovattuja ja esi{1}}porattuja
- Korkean lämpötilan-sintraus luo materiaalin lopullisen tiheyden ja kovuuden
- Tarkkuushionta saavuttaa tavoiteulkohalkaisijan (tyypillisesti 2,499-2,500 mm)
- Kuitureikien poraus laser- tai ultraäänitekniikalla luo tarkat keskireiät
- Lopullisella kiillotuksella saavutetaan peilipinnat kontrolloidulla geometrialla
Liitinrungon valmistus
Liitinkotelot ovat tarkasti{0}}muovattuja tai koneistettuja, ja niissä on ominaisuuksia, kuten:
- Holkin kiinnitysmekanismit kontrolloiduilla puristusvoimilla
- Jousikuormitteiset{0}}työntömekanismit fyysistä kosketusta varten
- Näppäinominaisuudet estävät väärän lisäyksen
- Vedonpoiston integrointipisteet
- Standardoidut kytkentärajapinnat
Asennus- ja kiillotustoimenpiteet
Kuitujen lisäys ja kiinnitys
Kuituoptisen kaapelin kokoonpanoprosessi liittimille seuraa useita menetelmiä:
- Epoksipääte: Liiman ruiskutus, kuidun lisäys, kovetus ja halkaisu
- Anaerobinen liimapääte: Ei{0}}epoksijärjestelmiä, jotka kovettuvat ilman happea
- Mekaaninen puristuspääte: Fyysinen kuidunpidätys ilman liimoja
- Esi-kiillotetut liitinjärjestelmät: tehdaskiillotus kentällä-asennetulla mekaanisella jatkoksella
Päätypinnan kiillotus
Epoksi{0}}pohjaisissa päätteissä monivaiheinen kiillotus saavuttaa vaaditun optisen suorituskyvyn:
- Karkea kiillotus: Poistaa ylimääräisen epoksi- ja kuituulokkeen (12 μm kalvo)
- Välikiillotus: Parantaa pinnan laatua (3 μm ja 1 μm kalvot)
- Viimeinen kiillotus: luo valmiin geometrian (0,3 μm kalvo)
Kiillotuksen kesto, paine ja tekniikka ovat tarkasti ohjattuja vaiheita valokaapelin kokoamisprosessissa
Erinomaista valmistusta: laadunvalvonta läpi valokaapelin kokoamisprosessin
Integroidut laadunhallintajärjestelmät
Johtavat valmistajat ottavat käyttöön kattavat laadunhallintajärjestelmät valokaapelin kokoamisprosessin kaikissa vaiheissa:
Saapuvan materiaalin tarkastus
- Optisen kuidun testaus vaimennusta, geometriaa ja todistustestin noudattamista varten
- Liittimen komponenttien mittojen tarkistus tarkkuusmetrologialaitteistolla
- Raaka-aineiden kemiallinen analyysi ja mekaanisten ominaisuuksien validointi
- Toimittajan pätevyysohjelmat varmistavat tasaisen materiaalin laadun
In-Prosessin valvonta
- Reaaliaikainen kriittisten parametrien seuranta-fuusioliitoksen, kiillotuksen ja kovetuksen aikana
- Tilastollinen prosessiohjaus, joka tunnistaa trendit ennen vikojen ilmenemistä
- Työaseman kalibrointiohjelmat, jotka ylläpitävät laitteiden tarkkuutta
- Kuljettajien koulutus- ja sertifiointiohjelmat varmistavat yhdenmukaisen tekniikan
Lopputuotteen testaus
- Jokaisen kokoonpanon 100 % optinen testaus (insertion loss, paluuhäviö)
- Satunnainen mekaaninen testaus (vetolujuus, taivutuskyky)
- Luotettavuus{0}}kriittisten sovellusten ympäristöseulonta
- Kattava dokumentaatio, joka sisältää yksittäiset testitulokset ja jäljitettävyystiedot
Sertifiointi ja vaatimustenmukaisuus
- Alan{0}}johtavat valmistajat ylläpitävät tärkeitä sertifikaatteja:
- ISO 9001:2015 laatujärjestelmän sertifiointi
- ISO 14001 ympäristöjohtamisen noudattaminen
- TL 9000 tietoliikenteen laadunhallinta palveluntarjoajille
- AS9100 ilmailun laatustandardit sotilas-/ilmailusovelluksiin
- IPC/WHMA-A-620 johdinsarja- ja kaapelikokoonpanostandardit
Jatkuva parannus kuituoptisen kaapelin kokoonpanoprosessissa
Kehittyneet valmistustekniikat
Johtavat yritykset investoivat{0}}huippuluokan tuotantokapasiteettiin:
- Automatisoidut terminointijärjestelmät takaavat tasaisen laadun suurilla määrillä
- Näöntarkastusjärjestelmät, jotka havaitsevat mikroskooppisia päätyvirheitä
- Robottikäsittelyjärjestelmät minimoivat ihmisen saastumisriskin
- Toimiala 4.0 -integraatio reaaliaikaisen-tuotannon seurannan ja ennakoivan ylläpidon kanssa
Tutkimus ja kehitys
Jatkuva innovaatio ajaa valokuitukaapelin kokoonpanoprosessin kehitystä:
- Uudet liitinmallit vähentävät liitoshäviöitä ja parantavat tiheyttä
- Kehittyneet materiaalit parantavat ympäristöystävällisyyttä ja pitkäikäisyyttä
- Valmistusprosessin optimointi vähentää kustannuksia ja parantaa laatua
- Seuraavan-sukupolven testausmenetelmät, jotka tunnistavat uusia vikatiloja
