Kuituoptiset sovittimet
Ammattimaiset DIMI-ratkaisut nykyaikaiseen verkkoinfrastruktuuriin
Nykypäivän hyper-yhteydessä, jossa tiedonsiirtonopeudet ja verkon luotettavuus määräävät liiketoiminnan menestyksen, vaatimattomalla kuituoptisella sovittimella on keskeinen rooli, jota usein ei tunnisteta. Nämä tarkasti -suunnitellut komponentit toimivat kuituoptisten verkkojen kriittisinä liitospisteinä, mikä mahdollistaa saumattomat yhteydet eri kaapelityyppien, liitinrajapintojen ja verkkolaitteiden välillä.
Olitpa tietoliikennepalvelujen tarjoaja, joka hallinnoi laajaa infrastruktuuria, yrityksen IT-päällikkö, joka valvoo palvelinkeskusten toimintaa, tai järjestelmäintegraattori, joka suunnittelee monimutkaisia verkkoratkaisuja, kuituoptisen sovitinteknologian vivahteiden ymmärtäminen on välttämätöntä kestävien, tulevaisuuden{0}}yhteysratkaisujen luomisessa.
DIMI-kuituoptiset sovittimet
-
![Kuituoptinen LC-SC-sovitin]()
Kuituoptinen LC-SC-sovitinTuotteen kohokohdat
Duplex LC/UPC -kokoonpano
Normaali SC-jalanjälki varmistaa saumattoman integroinnin olemassa oleviin kuitupaneelipaneeleihin, ODF-kehyksiin ja jakelulaatikoihin ilman... -
![LC-ST-kuituoptinen kaapelisovitin]()

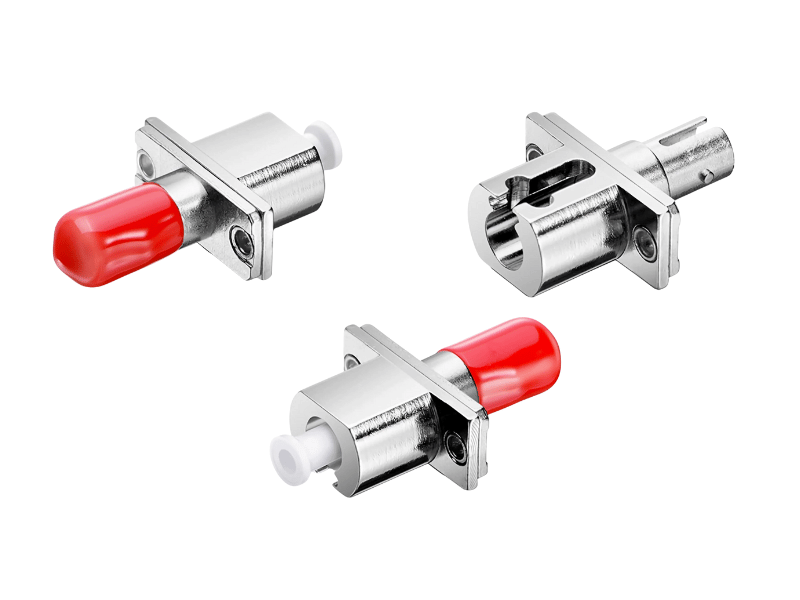

LC-ST-kuituoptinen kaapelisovitinHybridi-LC-ST-kokoonpano
Mahdollistaa suoran yhteyden LC-pien{0}}muoto--liittimien ja ST-bajonetti--tyyppisten liittimien välillä, mikä eliminoi useiden välijohtojen tai kenttäsovittimien... -
![LC TO FC kuituoptiset sovittimet]()
LC TO FC kuituoptiset sovittimetTarkka{0}}hybridisovitin, joka mahdollistaa saumattoman LC---FC-yhteenliittämisen datakeskuksissa, tietoliikenneverkoissa ja FTTx-asetuksissa. Zirkoniakeraaminen holkki tuottaa enintään 0,3 dB:n...
Kuituoptisen sovittimen tekniikan ymmärtäminen
Kuituoptisen sovittimen ensisijainen tehtävä ulottuu yksinkertaista fyysistä liittämistä pidemmälle. Näiden komponenttien on säilytettävä optisen reitin eheys, minimoitava lisäyshäviö, vähennettävä takaheijastusta ja tarjottava toistettava suorituskyky vaihtelevissa ympäristöolosuhteissa. Nykyaikaisissa sovittimissa on keraamiset, pronssiset tai polymeeriset kohdistusholkit, jotka ohjaavat liitinholkit täydelliseen kohdistukseen varmistaen, että kuituytimet kohtaavat mahdollisimman vähän ilmaväliä tai kulmavirheitä. Tämä tarkkuus vaikuttaa suoraan signaalin laatuun, lähetysetäisyyteen ja verkon yleiseen suorituskykyyn.
Televiestintäpalveluntarjoajien kriittisten ongelmien ratkaiseminen
Verkon luotettavuus ja käytettävyys
Teleoperaattoreille jokainen verkon seisokkiminuutti merkitsee huomattavaa tulonmenetystä ja asiakkaiden tyytymättömyyttä. Adapterimme käyvät läpi tiukat testausprotokollat, mukaan lukien lämpökierto -40 asteesta +75 asteeseen, tärinänkestävyystestaus ja nopeutetut ikääntymistutkimukset.
Skaalautuvuuden ja tiheyden optimointi
Kun kaistanleveysvaatimukset jatkavat eksponentiaalista kasvuaan, suuren{0}}tiheyden kuituoptiset sovitinpaneelimme ja -kasettimme antavat operaattoreille mahdollisuuden lisätä porttien määrää huomattavasti rajoitetussa telinetilassa.
Ympäristönsuojelu
Säänkestävissä sovitinkoteloissamme on IP67-luokiteltu tiivistysmekanismi, joka suojaa kosteudelta, pölyltä ja äärimmäisiltä lämpötilanvaihteluilta ulkoasennuksissa.
Mekaaninen kestävyys ja pitkäikäisyys
Kuituoptisten sovitintuotteidemme mekaaninen kestävyys ylittää alan standardit, ja yhteensopivuusjaksot ylittävät 1 000 lisäystä samalla kun optinen suorituskyky säilyy tasaisena. Operaattoreille, jotka hallinnoivat miljoonia yhteyspisteitä verkoissaan, tämä pitkäikäisyys merkitsee suoraan toiminnan tehokkuutta ja investointien optimointia.
Laadukkaiden sovitinlinjojemme keraamiset zirkonialinjausholkit tarjoavat erinomaisen kulutuskestävyyden fosforipronssivaihtoehtoihin verrattuna, joten ne sopivat ihanteellisesti vilkkaaseen{0}}liikenneympäristöihin, joissa teknikot usein testaavat ja määrittävät uudelleen.
Modulaarisen arkkitehtuurin edut
Kuituoptisten sovitinjärjestelmien modulaarinen arkkitehtuuri mahdollistaa asteittaiset käyttöönottostrategiat, jotka kohdistavat pääomasijoitukset tulontuotantoon. Operaattorit voivat asentaa tyhjiä paneeleja suojaavilla pölysuojuksilla ja täyttää sovittimia, kun piirit aktivoituvat, minimoiden alkukustannukset ja säilyttäen samalla joustavuuden.
Tämä lähestymistapa osoittautuu erityisen arvokkaaksi uusien kenttien käyttöönotoissa ja spekulatiivisissa rakennuksissa{0}}, joissa alustavat käyttöprosentit voivat olla epävarmoja, mikä tarjoaa sekä taloudellista varovaisuutta että tulevaisuuden laajentumismahdollisuuksia.
Enterprise Data Center Solutions
Yritysten palvelinkeskukset toimivat eri rajoitusten ja prioriteettien alaisina kuin tietoliikenneverkot, ja ne edellyttävät kuituoptisia sovitinratkaisuja, jotka on optimoitu -tiheyksisille laskentaympäristöille, nopeille käyttöönottosykleille ja kehittyville teknologiastandardeille. Yrityksemme-keskeiset tuotelinjamme käsittelevät infrastruktuurin ylläpitäjien päivittäin kohtaamia erityisiä kipupisteitä.
Nopea{0}}verkkosiirto ja tulevaisuuden-tarkistus
Kun yritykset siirtyvät 10G:stä 40G:een, 100G:een ja pidemmälle, kuituoptisen sovittimen infrastruktuurin on tuettava useita sukupolvia optisia lähetin-vastaanottimia ilman tukkuvaihtoa. Liitin-agnostiset sovitinpaneelimme sopivat LC-, SC-, MPO/MTP- ja CS-liittimiin yhdistetyissä korjausjärjestelmissä, mikä mahdollistaa asteittaisen siirtymisen.
Luettelomme yksi-- ja monimuotokuituoptisen sovittimen versiot tarjoavat selkeän tuen sekä vanhoille OM3/OM4-monimuotosovelluksille että nouseville yksimuotoisille-käyttömuodoille, jotka johtuvat pidemmän ulottuvuuden vaatimuksista. Tämä joustavuus osoittautuu kriittiseksi yrityksille, jotka toimivat hybridiympäristöissä, joissa eri kuitutyypit esiintyvät rinnakkain samassa laitoksessa.
Kaapelin hallinta ja toiminnan tehokkuus
Konesalioperaattorit mainitsevat johdonmukaisesti kaapelinhallinnan ensisijaisena haasteena erityisesti kypsissä tiloissa, joissa orgaaninen kasvu on luonut sekavaa infrastruktuuria. Kuituoptisissa sovitinpaneeleissamme on älykkäitä kaapelireititysominaisuuksia, kuten sädeohjatut reitit, säädettävä vedonpoisto ja erilliset hallintavyöhykkeet.
Ensiluokkaisiin kuituoptisiin sovitinjärjestelmiimme sisältyvät työkaluvapaat asennusmekanismit-lyhentävät käyttöönottoaikaa jopa 60 % verrattuna perinteisiin ratkaisuihin, jotka vaativat erikoislaitteita.
Optinen suorituskyky ja testauksen saavutettavuus
Yritysverkot tukevat yhä enemmän latenssi{0}}herkkiä sovelluksia, mukaan lukien korkean Pieni-lisäys-häviöinen kuituoptinen sovitintuotteemme säilyttävät optiset budjetit, jotka tukevat laajempaa kattavuutta.
Kuituoptisissa sovitinpaneeleissamme on testiportin liityntäpisteitä, jotka mahdollistavat optisen aika{0}}alueen heijastusmittarin mittaukset ja tehomittarin tarkistuksen irrottamatta aktiivisia piirejä, mikä nopeuttaa vian eristämistä.
Järjestelmäintegraattorin ja urakoitsijan edut
Asennustehokkuus ja työvoimakustannusten aleneminen
Työvoimakustannukset muodostavat tyypillisesti 60-70 % valokuituprojektien käyttöönottokustannuksista, joten asennuksen tehokkuus on ensisijainen taloudellinen tekijä. Pikakiinnitys-kuituoptisissa sovitinlevyissämme on napsautettavat kiinnitysmekanismit, jotka poistavat ruuvit ja erikoistyökalut.
Kuituoptisten sovitintuotteidemme intuitiivinen suunnittelu minimoi asennushenkilöstön koulutusvaatimukset, minkä ansiosta urakoitsijat voivat käyttää vähemmän kokeneita teknikoita rutiiniasennuksiin ja varata vanhemman asiantuntemuksen monimutkaiseen vianetsintään.
Varastonhallinta ja toimitusketjun yksinkertaistaminen
Useita samanaikaisia projekteja hallinnoivat urakoitsijat arvostavat standardoidun valokuituadapterivalikoimamme mahdollistamaa varastojen rationalisointia. Tarjoamalla kattavan yhteensopivuuden eri liitintyypeille yhdenmukaisissa asennusmuodoissa, vähennämme urakoitsijoiden varastoimien ainutlaatuisten SKU:iden määrää.
Volyymihinnoittelurakenteemme ja kumppanuusohjelmamme tarjoavat urakoitsijoille ennustettavia kustannusmalleja, jotka mahdollistavat tarkan hanketarjouksen. Kuituoptisten sovittimien tuotteidemme pidennetty takuu - tyypillisesti viisi vuotta tai enemmän - vähentää urakoitsijan altistumista takuuvaatimuksille.
Tekninen tuki ja dokumentaatioresurssit
Projektin onnistuminen riippuu tarkan teknisen tiedon saatavuudesta suunnittelu- ja asennusvaiheessa. Kattava kuituoptisen sovittimen dokumentaatiokirjastomme sisältää CAD-piirustuksia, teknisiä tietoja, asennusoppaita ja yhteensopivuusmatriiseja.
Tekniset tukitiimit, joissa työskentelee kokeneita valokuituasiantuntijoita, tarjoavat reagoivaa apua epätavallisiin kokoonpanoihin tai integraatiohaasteisiin, mikä vähentää projektiriskiä ja nopeuttaa ongelmien ratkaisua.
Erikoissovellukset
Teollisuus- ja liikenneverkot
Teollisuuden automaatio- ja kuljetusinfrastruktuuriverkot toimivat vaativissa ympäristöissä, joissa IT-tason standardikomponentit voivat osoittautua riittämättömiksi.
Teollisuuden{0}}luokitelluissa sovittimissamme on parannettu tärinänkestävyys, laajennetut käyttölämpötila-alueet ja rautatiestandardien, mukaan lukien EN 50173 ja EN 50174, noudattaminen.
Terveydenhuolto ja lääketieteellinen kuvantaminen
Lääketieteelliset laitokset, joissa käytetään PACS-kuvausjärjestelmiä, kirurgisia visualisointilaitteita ja korkearesoluutioisia diagnostisia näyttöjä{0}}, edellyttävät erikoistunutta valokuituinfrastruktuuria.
Lääketieteelliset{0}}adapterimme ylläpitävät 12G-SDI- ja SMPTE 2110 -standardien edellyttämät optiset tiedot ja täyttävät terveydenhuoltoympäristöjen puhdistettavuusvaatimukset.
Hallituksen ja puolustuksen sovellukset
Hallinto- ja puolustusverkot kohtaavat tiukat turvallisuusvaatimukset ja suorituskykyvaatimukset, joita tavalliset kaupalliset tuotteet eivät välttämättä täytä.
Täysin hyväksytyissä toimitusketjuissa valmistetut TAA{0}}-yhteensopivat sovittimet täyttävät Buy American Actin vaatimukset liittovaltion rahoittamissa projekteissa, joissa on parannetut suojausominaisuudet.
Tekniset tiedot ja suorituskykyominaisuudet
Asennushäviön ja paluuhäviön tekniset tiedot
Lisäyshäviö – optinen teho, joka menetetään valon kulkiessa kuituoptisen sovittimen liitännän läpi – vaikuttaa suoraan lähetysetäisyyteen ja järjestelmän marginaaleihin. Vakiomuotoisilla-sovittimillamme saavutetaan tyypilliset lisäyshäviöarvot 0,2–0,3 dB, kun taas premium-versiot saavuttavat 0,15 dB tai vähemmän.
Tyypilliset suoritusarvot
Yhden tilan{0}}sovittimet
- Vakio: 0,2-0,3 dB lisäyshäviö
- Premium: 0,15 dB tai vähemmän
- PC polish: >40 dB:n paluuhäviö
- APC polish: >60 dB paluuhäviö
Multimode-sovittimet
OM1/OM2: 0,15-0,25 dB lisäyshäviö
OM3/OM4: 0,15-0,25 dB lisäyshäviö
PC polish: >35 dB paluuhäviö
Mekaaninen kestävyys ja paritussyklin suorituskyky
Kuituoptisen sovittimen komponenttien mekaaninen kestävyys määrittää pitkän{0}}luotettavuuden käyttöympäristöissä. Vakiotuotelinjamme tukevat vähintään 500 yhdistämisjaksoa säilyttäen samalla optiset tiedot alkuparametrien sisällä, mikä sopii asennuksiin, joissa on kohtalainen uudelleenkonfigurointitaajuus.
Ympäristönsuojelullinen suorituskyky ja luotettavuus
Käyttölämpötila-alue määrittää ympäristöt, joissa kuituoptisen sovittimen komponentit säilyttävät tekniset tiedot. Vakiotuotteemme toimivat -5 asteesta +70 asteeseen ja sopivat lämpötilasäädeltyihin sisäasennuksiin.
Laajennetut{0}}lämpötilamuunnelmat laajentavat tämän alueen -40 asteesta +75 asteeseen ulkokäyttöön ja hallitsemattomiin ympäristöihin. Lämpökiertotestaus varmistaa, että optinen suorituskyky pysyy vakaana tällä lämpötila-alueella huolimatta komponenttien materiaalien lämpölaajenemiskertoimen eroista.
Ympäristötestausstandardit
Lämpöpyöräily
-40 astetta +75 asteeseen, 1000 sykliä alle 0,2 dB:n muutoksella
01
Kosteudenkestävyys
95 % suhteellinen kosteus 65 asteessa 1000 tunnin ajan
02
Tärinätestaus
10-2000Hz, 10g kiihtyvyys kaikilla akseleilla
03
Suolasuihkeet
5 % NaCl-liuos, 96 tunnin altistus
04
Liittimien yhteensopivuus ja liitäntästandardit
Valokuituliitinstandardien monimuotoisuus käytössä olevissa verkoissa edellyttää monipuolisia sovitinratkaisuja
tuoteavainteknologiat
Yksi{0}}- ja monimuotosovitinversiot
Perusero yksimuotoisten ja monimuotoisten kuituoptisten sovittimien välillä on kohdistusholkin reiän halkaisijassa, joka on optimoitu joko 9/125 μm yksimuotokuidulle- tai 50/125 μm ja 62,5/125 μm monimuotokuituytimille.
Hybridikuituoptiset sovitinkokoonpanot, jotka tukevat yhdistettyjä liitintyyppejä yhdistetyissä paneeleissa, mahdollistavat joustavia käyttöönottostrategioita. LC-to-SC-sovittimet helpottavat siirtymistä liitinstandardien välillä, kun taas MPO-to-LC-sovittimet tukevat siirtymistä rinnakkaisoptiikasta kaksisuuntaiseen liitäntään, jota vaaditaan monissa palvelinkeskusarkkitehtuureissa.
Tiheät MPO/MTP-ratkaisut-
Siirtyminen kohti 40G-, 100G- ja 400G-verkkonopeuksia lisää MPO/MTP-moni-kuituliittimien käyttöä, mikä edellyttää erikoistuneita kuituoptisia sovitinratkaisuja, jotka ylläpitävät 12 tai 24 kuituytimen tarkan kohdistuksen samanaikaisesti.
Napaisuuden hallinta on kriittinen näkökohta MPO-kuituoptisen sovittimen käyttöönotossa. Selkeästi merkityissä sovitinkoteloissamme on napaisuustyyppi (A, B tai C), mikä helpottaa kaapelien oikeaa reititystä ja estää kalliita liitäntävirheitä. Muunnosmoduulit, jotka mahdollistavat siirtymät napaisuusmallien välillä, tarjoavat lisää käyttöönoton joustavuutta.
Laadunvarmistus ja valmistuksen huippuluokkaa
Tarkkuusvalmistus ja materiaalitekniikka
Jokaisen kuituoptisen sovittimen ytimessä oleva kohdistusholkki määrittää optisen suorituskyvyn mikroskooppisen mittasäädön avulla. Keraamisille zirkoniumoksidiholkkeillemme tehdään useita tarkkoja hionta- ja läppäystoimenpiteitä, jolloin saavutetaan yhden mikronin rei'itystoleranssit, jotka ovat välttämättömiä sub-mikronisen kuituytimen kohdistuksen ylläpitämiseksi, jota vaaditaan alhaisen syöttöhäviön vuoksi.
Automaattiset tarkastusjärjestelmät mittaavat satoja mittaparametreja jokaisessa holkissa ja hylkäävät komponentit määrittelyrajojen ulkopuolella ennen kokoamista.
Asumisen materiaalit
- Vahva{0}}isku ABS- ja polykarbonaattipolymeerit
- Tarkkuusruiskuvalu tiukat toleranssit
- Metallikotelot: tarkkuus{0}}koneistettu messinki tai ruostumaton teräs
- Galvanoitu tai anodisoitu pinta korroosiosuojaukseen
Kohdistusholkin vaihtoehdot
- Keraaminen zirkoniumoksidi: erinomainen kulutuskestävyys
- Fosforipronssi: kustannustehokas ratkaisu-
- Polymeeri: tiettyihin edullisiin{0}}sovelluksiin
- Kaikki materiaalit täyttävät Telcordia GR-326 -standardit
Testaus- ja sertifiointiohjelmat
Jokaiselle tuotantolaitokseltamme lähtevälle kuituoptiselle sovittimelle suoritetaan optisen suorituskyvyn testaus, jossa varmistetaan liitäntähäviö, paluuhäviö ja kohdistustarkkuudet määritettyjen hyväksymiskriteerien mukaisesti. Automaattiset testijärjestelmät mittaavat näitä parametreja useilla aallonpituuksilla – tyypillisesti 850 nm, 1 300 nm ja 1 550 nm – varmistaen vaatimustenmukaisuuden koko toimintaspektrillä.
Kansainväliset sertifikaatit
- Telcordia GR-326 -yhteensopiva
- UL 94 V-0 syttyvyysluokitus
- RoHS 2011/65/EU -yhteensopiva
- CE-merkitty Euroopan markkinoille
Suorituskykytestaus
- Insertiohäviö useilla aallonpituuksilla
- Paluuhäviön mittaus
- Mekaaninen kestävyystesti
- Ympäristöaltistuksen testaus
Laadunhallinta
- ISO 9001:2015 sertifioitu
- Tilastollinen prosessiohjaus
- Jatkuvat parannusohjelmat
- Komponenttien täydellinen jäljitettävyys
Yhteistyötä huippuluokan yhteyksien puolesta
Suunnitteletpa hypermittakaavaa datakeskusta, laajennat tietoliikenneinfrastruktuuria, toteutat teollisuuden automaatioverkkoja tai vastaat erityisiin sovellusvaatimuksiin, valokuituadapteriratkaisumme tarjoavat suorituskykyominaisuudet, luotettavuusominaisuudet ja käyttöönoton joustavuuden, jotka muuttavat liitettävyyden mahdollisesta pullonkaulasta kilpailueduksi. Kutsumme sinut olemaan vuorovaikutuksessa teknisten tiimiemme kanssa selvittääksemme, kuinka tuotteemme ja asiantuntemuksemme voivat vastata erityisiin yhteyshaasteisiin ja tukea infrastruktuurin kehitysstrategiaasi.
Yhtenä Kiinan ammattimaisimmista kuituoptisten sovittimien valmistajista ja toimittajista esittelemme laadukkaita tuotteita ja hyvää palvelua. Voit olla varma, että tukkumyynnissä on räätälöity kuituoptinen sovitin tehtaaltamme.
