Tekniset tiedot
| Parametri | Keisarillinen | Metrinen | Huomautuksia |
|---|---|---|---|
| Puristimen rungon pituus | 5,75 tuumaa | 146 mm | Kokonaisulottuvuus-päähän- |
| Puristimen rungon leveys | 1,6875 tuumaa | 42,86 mm | Suurin poikkileikkauksen{0}}leveys |
| Paino (koko kokoonpano) | 1,8 lbs | 0,82 kg | Sisältää kaikki laitteistot |
| Langan halkaisijaalue | 1/4" - 7/16" | 6.35 - 11.11 mm | Universaali istuvuus |
| Läpi-pultin halkaisija | 5/8 tuumaa | 15,88 mm | Vakioasennusvaatimus |
| Asennusreiän halkaisija | 0,6875 tuumaa | 17,46 mm | Keskiasennusliitäntä |
| Puristuspultin halkaisija | 1/2 tuumaa | 12,7 mm | Kuljetuspultin erittely |
| Langan erittely | 1/2"-13 UNC | M12 x 1.75 | Normaali karkea kierre |
| Pystysuuntainen kuormituskapasiteetti | 15 000 paunaa | 68 kN | Suurin työkuorma |
| Liukumisvoima | >3000 paunaa | >13,3 kN | Taattu vähimmäissuorituskyky |
| Suositeltu vääntömomentti | 35-45 ft-lbs | 47-61 Nm | Kiinnityspultteille |
| -pultin kiristysmomentin avulla | 65-75 ft-lbs | 88-102 Nm | Pylväsasennukseen |
| Materiaalin erittely | ASTM A36 terästä | - | Hiiliteräksinen substraatti |
| Pinnoite | Kuumasinkitty- | ASTM A153 | Korroosiosuojaus |
| Sinkkipinnoitteen paksuus | Vähintään 3,9 mailia | 100 µm | ASTM A153 mukaan |
| Käyttölämpötila | -40 astetta F - +185 astetta F | -40 astetta +85 asteeseen | Jatkuva toiminta |
| Suurin linjakulma | 30 astetta | 30 astetta | Suoraan puristinkäyttöön |
| Vaatimustenmukaisuusstandardit | NESC, ANSI | ISO 9001 | Laatusertifikaatit |
Hiiliteräs, kuumasinkitty{0}} (ASTM A153)
Kiinnitysrunko
Hiiliteräs, kuumasinkitty{0}} (ASTM A153)
Pidätinlevy
5. luokan teräs, sinkitty-
Neliömäiset pähkinät
5. luokan teräs, sinkitty-
Kuljetuspultit
Jousiteräs, sinkitty{0}}
Lukituslevyt
Ei sisälly (kenttä-toimitetaan 5/8" x sopiva pituus)
-Boltin kautta
Ympäristöluokitukset
Suolasumutuskestävyys
1000+ tuntia (ASTM B117)
UV-kestävyys
Ei hajoamista 5000 tunnin QUV-altistuksen jälkeen
Kosteudenkestävyys
Soveltuu 100 % RH ympäristöihin
Tuulen kuormitus
Testattu 120 mph (193 km/h) jatkuvalle tuulelle

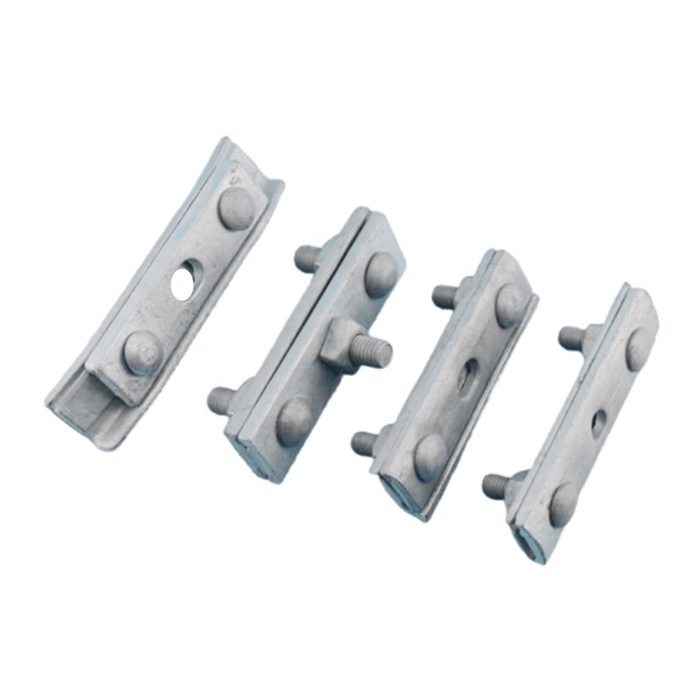

Miksi valita DIMI Straight Cable Jousituspuristin?
Todistettu kuormituskyky
Suunniteltu tukemaan pystysuoraa kuormitusta 15 000 paunaan asti liukulujuuden ollessa yli 3 000 lbs
Universaali yhteensopivuus
Sopii 1/4" - 7/16" (6,35 - 11,11 mm) säikeen halkaisijalle maksimaalisen asennuksen joustavuuden saavuttamiseksi
Nopea käyttöönotto
Tehdas{0}}koottu rakenne eliminoi löysät laitteistot ja lyhentää asennusaikaa 40 %
Pitkä{0}}kestävyys
Kuumasinkity{0}}teräsrakenne kestää äärimmäisiä sääolosuhteita vuosikymmeniä
Tarkkuustekniikka
Lukittava puristinrakenne varmistaa oikean kohdistuksen ja tasaisen kiristysvoiman koko lähettimen ketjussa
Tuotteen ominaisuudet

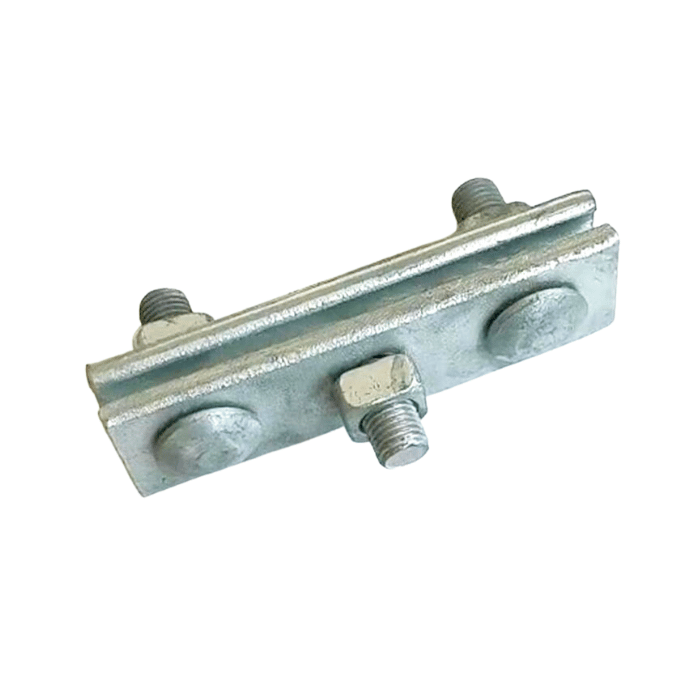

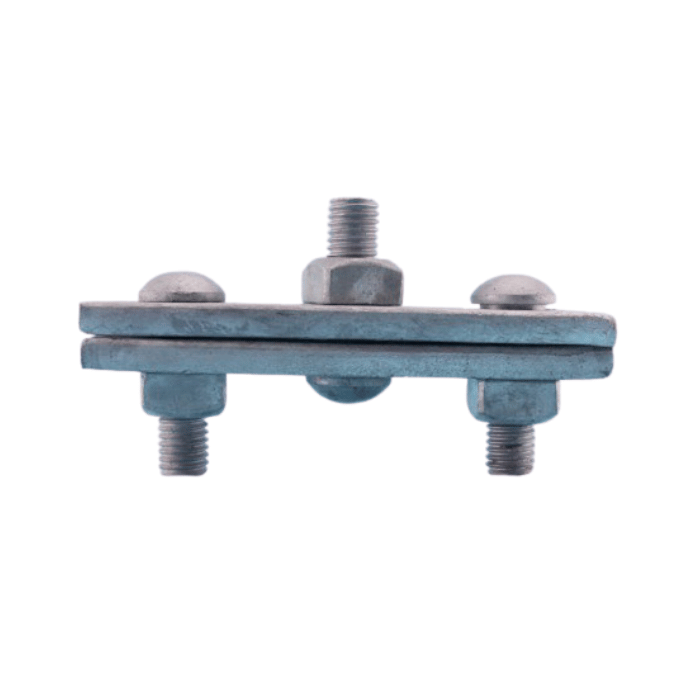

Edistyksellinen kolmen{0}}pultin kiinnitysjärjestelmä
Suorassa kaapelin ripustuspuristimessa käytetään vankkaa kolmen-pultin kokoonpanoa, jossa 5/8" --pultti toimii sekä kiinnityselementtinä että ensisijaisena kiristysosana. Tämä älykäs rakenne jakaa puristusvoimat tasaisesti lähettimen poikki, mikä estää jännityspisteiden muodostumisen, jotka voivat johtaa kaapelin ennenaikaiseen rikkoutumiseen.
Korroosionkestävä{0}}rakenne
Valmistettu korkealaatuisesta-hiiliteräksestä, jossa on kuumasinkitty pinnoite, joka täyttää ASTM A153 -standardit. Suora kaapelin ripustuskiinnike tarjoaa poikkeuksellisen kestävyyden ilmakehän korroosiota, suolasumua ja teollisuuden epäpuhtauksia vastaan. Galvanointiprosessi tarjoaa 3,9 milin (100 mikronin) sinkkipinnoitteen vähimmäispaksuuden, mikä varmistaa suojan rannikko- ja teollisuusympäristöissä.
Työkalu-Vapaa nauhan lisäys
Avoimen-suunnittelukokoonpanon ansiosta linjamiehet voivat sijoittaa lähettiläimen irrottamatta läpimenopulttia-, mikä vähentää merkittävästi asennusaikaa ja parantaa turvallisuutta yläpuolella suoritettavien töiden aikana. Suora kaapelin ripustuskiinnike tukee yhdellä-käden käyttöä, kun se on kunnolla kiinnitetty pylväsrakenteeseen.
Lämpötilan suorituskykyalue
Testattu ja sertifioitu jatkuvaan käyttöön -40 asteesta +85 asteeseen (-40 asteesta F - +185 asteeseen F), suora kaapelin ripustuspuristin säilyttää rakenteellisen eheyden ja puristusvoiman koko televiestintäinfrastruktuurin käyttöönoton lämpötilaspektrillä.
Matala-profiilisuunnittelu
Kompaktin suoran kaapelin ripustuskiinnikkeen kokonaispituus on vain 5,75 tuumaa (146 mm) ja leveys 1,69 tuumaa (43 mm), joten se minimoi tuulen kuormituksen ja visuaalisen vaikutuksen säilyttäen samalla täyden rakenteellisen suorituskyvyn. Virtaviivainen profiili vähentää jään ja lumen kertymistä talvisissa ilmastoissa.
Standardoitu asennusliitäntä
11/16" (17,46 mm) keskellä olevaan kiinnitysreikään mahtuu tavalliset 5/8" läpi{5}}pultit, joissa on riittävä välys lämpölaajenemista varten. Tämä standardoitu liitäntä varmistaa yhteensopivuuden olemassa olevan pylväslaitteiston kanssa ja yksinkertaistaa tietoliikenneurakoitsijoiden varastonhallintaa.

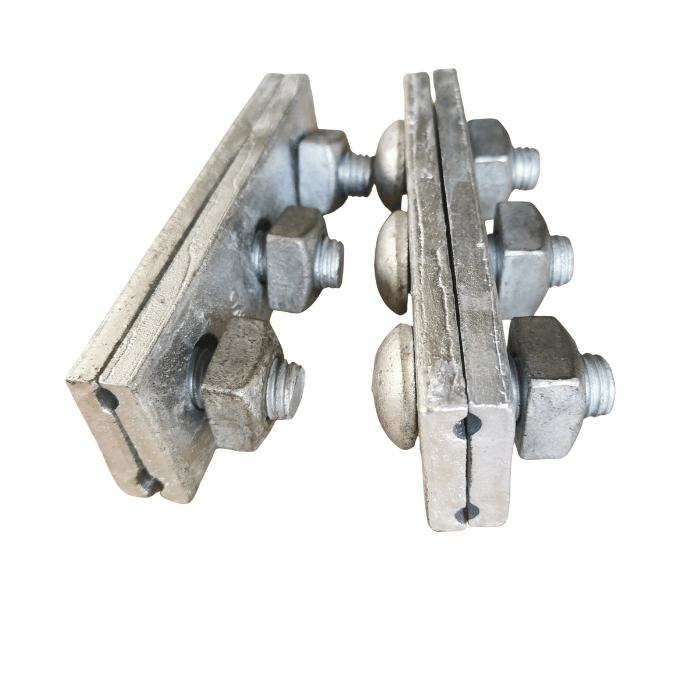

Tehdas{0}}asennettu laitteistointegrointi
Kaikki kiinnitysosat, mukaan lukien vaunupultit (1/2"-13 kierre), neliömutterit, lukkoaluslevyt ja läpimenevät -pultit, on valmiiksi koottu tehtaalla. Tämä eliminoi osien puuttumisen riskin kentältä ja varmistaa, että oikeat laitteistotiedot säilyvät koko asennuksen ajan.

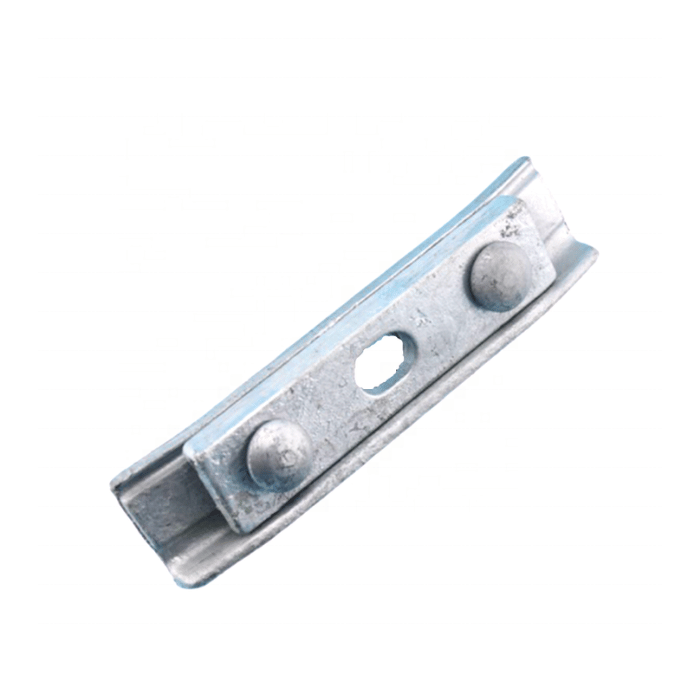

Optimoitu oteprofiili
Puristimen rungon ja pidikkeen kaarevat sisäpinnat on koneistettu tarkasti vastaamaan tavallisia messenger-nauhaprofiileja. Tämä muotoiltu muotoilu maksimoi kosketuspinnan ja minimoi kaapelin pistekuormituksen, pidentää kaapelin käyttöikää ja säilyttää optimaaliset signaalinsiirto-ominaisuudet kuituoptisissa sovelluksissa.
Sovellusskenaariot
Tietoliikenneinfrastruktuuri
DIMI Fiber -jousituspuristimet tarjoavat luotettavaa tukea kriittisille tietoliikenneverkoille ja varmistavat tasaisen suorituskyvyn ja pitkän{0}}kestävyyden erilaisissa käyttöönottotilanteissa.
- Antennikuituoptisen kaapelin tuki suorilla kulmilla napojen välillä
- CATV- ja laajakaistaiset koaksiaalikaapelin ripustusjärjestelmät
- Puhelinkaapelin ja monipari{0}}kuparikaapelin asennukset
- Kuitu--kotiin-(FTTH) sähköpylväissä oleviin jakeluverkkoihin
- 5G-infrastruktuuri ja pienten solujen käyttöönottotuki
Sähkökäyttöiset järjestelmät
DIMI-ripustimet, jotka on suunniteltu täyttämään sähkölaitosympäristöjen tiukat vaatimukset, tarjoavat turvallisen tuen tiedonsiirto- ja ohjauskaapeleille sähkönjakeluverkoissa.
- Messenger{0}}tuetut virranjakelukaapelijärjestelmät
- Tiedonsiirtokaapelin tuki voimansiirtorakenteissa (oikeilla välyksillä)
- Valvonta- ja tiedonkeruukaapeliverkot (SCADA).
- Älykkään verkon viestintäinfrastruktuuri
- Sähköaseman tiedonsiirto- ja ohjauskaapelointi
Sovelluksen soveltuvuuden yhteenveto
| Sovellustyyppi | Suositeltu malli | Valinnaiset päivitykset | Asennusohjeet |
|---|---|---|---|
| FTTH-jakelu | DIMI-SSC-UNI | -KIT | Vakiovääntömomenttitiedot |
| CATV/laajakaista | DIMI-SSC-312 | -AS01 | Tarkista kaapelin paino |
| Power Utility | DIMI-SSC-375 | -SS | Noudata NESC-selvityksiä |
| 5G-infrastruktuuri | DIMI-SSC-UNI | -KIT | Kiristä ylempään vääntömomenttialueeseen |
| Rannikon käyttöönotot | DIMI-SSC-UNI | -SS, -AS01 | Neljännesvuosittaiset tarkastukset |
Suositeltujen sovellusten tekniset tiedot
Kuormituskapasiteetti
15 000 paunaa
Pystysuuntainen työkuorma
Strand Range
1/4" - 7/16"
Universaali yhteensopivuus
Korroosiosuojaus
ASTM A153
Kuumasinkitty-
Käyttöikä
25+ vuotta
Tyypillinen käyttöikä
Lämpötila-alue
-40 asteesta 185 asteeseen F
Jatkuva toiminta
Vääntömomentin erittely
35-45 ft-lbs
Kiristimen pultin vääntömomentti
