Tuotteen ominaisuudet
Edistynyttä suunnittelua ja innovatiivisia suunnitteluelementtejä, jotka tarjoavat erinomaisen suorituskyvyn ja luotettavuuden valokuitukaapeliasennuksiin
Esimuotoiltu kierteinen panssarinvarsirakenne
Alan-Johtava pitotekniikka, joka hyödyntää korkean-lujuutta alumiini-pinnoitettua terästä tai galvanoidusta teräksestä valmistettuja kierrehaarniskatankoja ja tarjoaa 18–20 % RTS (Rated Tensile Strength) tasaisen pitovoiman.
Kaksi{0}}kerroksinen sisä- ja ulkokierteinen rakenne tarjoaa kuorman-kantokyvyn 10–100 kN, mikä täyttää erilaiset jännevälivaatimukset ja jakaa samalla tehokkaasti jännityksen keskittymispisteet.

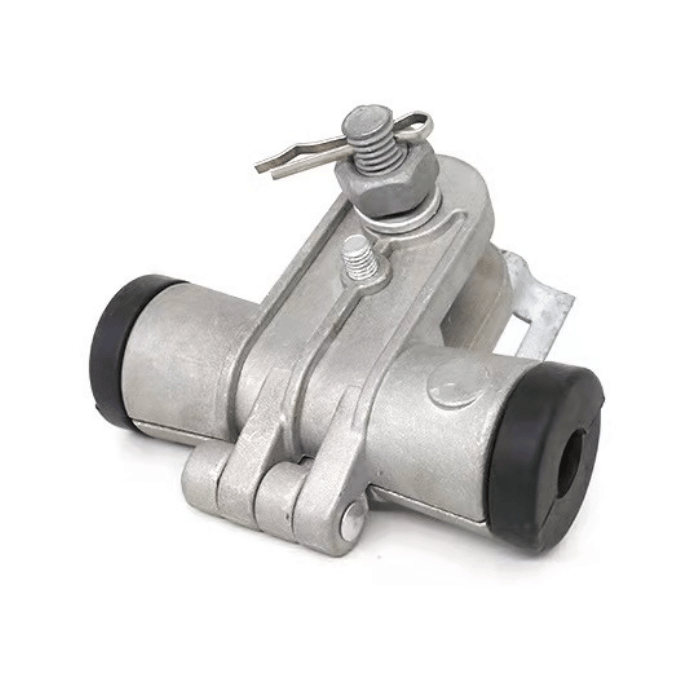

Tehokas{0}}komposiittikotelo
Valettu alumiiniseoskotelo, jossa on anodisoitu pintakäsittely, tarjoaa erinomaisen korroosionkestävyyden ja saavuttaa C5-M-luokan suolaruiskutuksen kestävyyden (ISO 12944 -standardi).
Erityinen viistetty sisustus estää jännityksen keskittymisen-aiheuttaman kaapelivaurion, mikä varmistaa pitkän-luotettavuuden ankarissakin olosuhteissa.
Älykäs kumipohjajärjestelmä
Elastinen EPDM-kumisisäke, jossa on upotettu vahvistuskehys, sisältää poikkeuksellisen otsoninkestävyyden (ei halkeilua pitoisuudella 1000 ppm) ja lämpötilan mukauttamisen välillä -40 astetta +100 asteeseen.
With compression set ≤15% (70°C × 22h) and >85 %:n vetolujuuden säilyminen 2000 tunnin UV-altistuksen jälkeen, tämä järjestelmä varmistaa tasaisen suorituskyvyn ajan mittaan.
Tärinänvaimennus-
Puristimen päissä on asteittainen kartiomainen muotoilu jännityksen epäjatkuvuuspisteiden poistamiseksi. Yhdessä elastisen kumin itse-vaimennevien ominaisuuksien kanssa vaimentaa tehokkaasti eolilaista tärinää ja ali-jännevärähtelyä.
Tämä muotoilu vähentää merkittävästi kaapelin väsymisvaurioiden riskiä ja pidentää valokuituinfrastruktuurisi käyttöikää.
Täysi ruostumattomasta teräksestä valmistettu laitteisto
Kaikki pultit, aluslevyt on valmistettu ruostumattomasta teräksestä 304/316, varustettu -löystymisenestoisilla jousialuslevyillä ja nailonlukkomuttereilla.
Tämä laitteisto varmistaa jatkuvan kiinnitysvoiman tärinäympäristöissä ja säilyttää puristimen eheyden myös haastavissa olosuhteissa.
Joustavat asennusvaihtoehdot

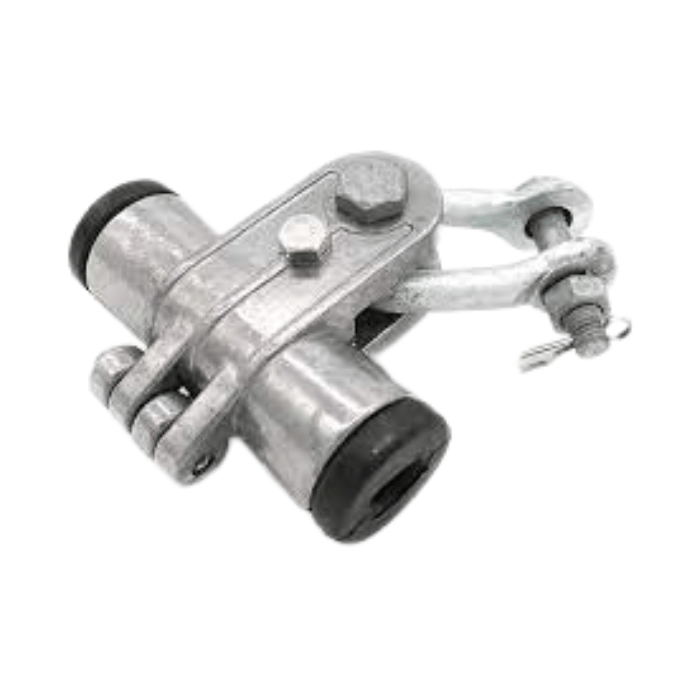

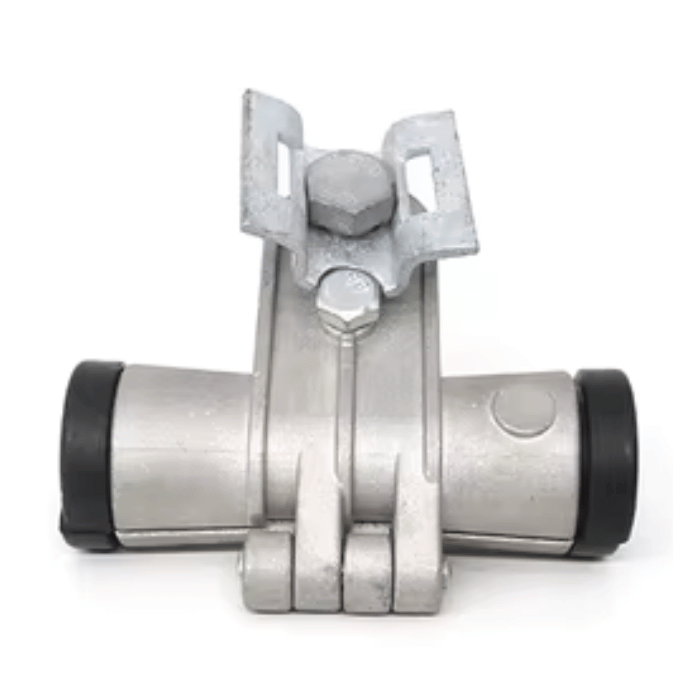

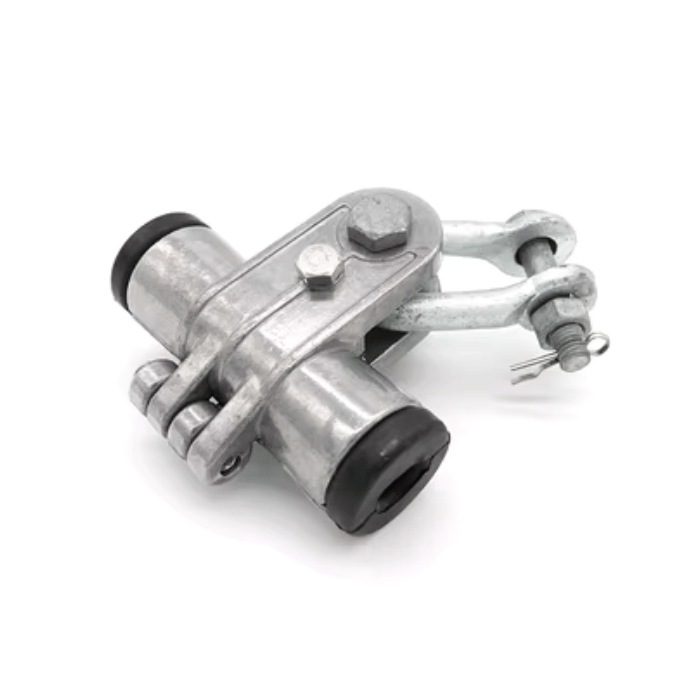

Useita asennuskokoonpanoja, mukaan lukien U-Shaped Shackle (yhteensopiva 5/8"-3/4" --pulttien kanssa), suorakulmainen silmukka (sopii kulmaterästorneihin tai betonipylväisiin) ja useiden kiinnikkeiden yhteensopivuus.

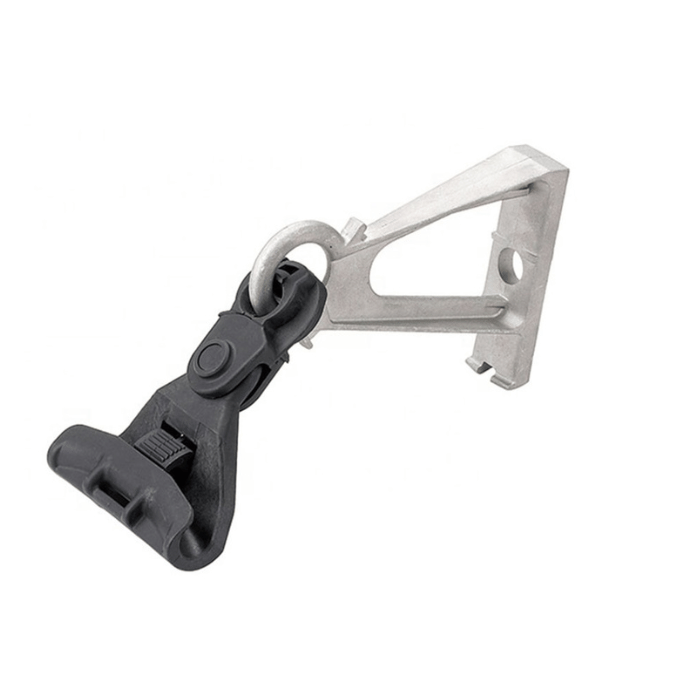

Toimii J-koukkujen, pylväiden kiinnikkeiden ja pultti-tyyppisten kannattimien kanssa monipuoliseen asennukseen erilaisiin ympäristöihin.
Tekniset tiedot
Kattavat tekniset yksityiskohdat ja suorituskykyparametrit DIMI Fibre Suspension Clamp -kiinnittimelle
| Tekninen parametri | Erittely |
|---|---|
| Sovellettavat kaapelityypit | ADSS-kaapelit, kuva{1}}8 kaapelia, FTTH-pudotuskaapelit, pyöreät itsekantavat kaapelit |
| Yhteensopivan kaapelin halkaisija | Φ6mm - Φ20mm (6 mallia kattavat täyden valikoiman) |
| Mitoitettu pitovoima | 18-20 % RTS (vaihtelee mallin mukaan) |
| Pystysuuntainen murtokuorma | 10KN (lyhyt jänneväli) / 20KN (keskipituus) / 100KN (pitkä jänneväli) |
| Sovellettava jänneväli | Alle tai yhtä suuri kuin 100 m (yksittäinen ilman panssarin sauvoja) / 100-400 m (yksittäinen panssaritangoilla) / 400-1200 m (kaksi) |
| Sovellettava kulma | Suora tai pienempi tai yhtä suuri kuin 25 astetta |
| Asunnon materiaali | Valettu alumiiniseos (AlSi12 tai vastaava laatu) |
| Pintakäsittely | Anodisoitu pinnoite, paksuus suurempi tai yhtä suuri kuin 20 μm |
| Materiaali kumia | EPDM-kumi + keskivahvike, kovuus Shore A 65±5 |
| Panssarinvarren materiaali | Galvanoitu teräslanka (myötölujuus suurempi tai yhtä suuri kuin 1570 MPa) tai alumiini-päällystetty teräs |
| Laitteisto | 304/316 ruostumaton teräs, jossa on -löystymistä estävät ominaisuudet |
| Käyttölämpötila | -40 astetta +65 asteeseen |
| UV-kestävyysluokitus | 2000 tunnin nopeutettu ikääntymistesti hyväksytty (ASTM G154) |
| Suolasumutuskestävyys | 5000 tunnin neutraali suolasuihkutesti, ei punaruostetta (ASTM B117) |
| Sertifiointistandardit | ISO 9001:2015, IEEE 1222, NESC C2 -yhteensopiva |
| Suojausluokitus | IP65 (kotelon tiivistys) |
| Design Life | Yli 30 vuotta tai yhtä suuri (normaaliolosuhteissa) |
| Paino | 0,45 kg - 2.8 kg (mallista riippuen) |
Ympäristöön sopeutumiskyky
0-100%
Suhteellinen kosteus
Vähemmän tai yhtä suuri kuin 4500 m
Korkeus
Vähemmän tai yhtä suuri kuin 35 m/s
Tuulen nopeus
15 mm
Jää/Lumikuorma
1000 MJ/m²
UV-säteily
Mallin valintaopas
Valitse oikea DIMI Fiber Suspension Clamp sovelluksesi vaatimuksiin
| Mallinumero | Kaapelin halkaisijaalue | Pinnan vahvuus | Span Range | Paino | Suositeltu sovellus |
|---|---|---|---|---|---|
| DF-SC-06 | Φ6-8mm | 10 KN | Vähemmän tai yhtä suuri kuin 80 m | 0,45 kg | FTTH-pudotuskaapeli, asuinasennukset |
| DF-SC-10 | Φ8-11mm | 15 KN | Vähemmän tai yhtä suuri kuin 100 m | 0,68 kg | Kaupunkien ADSS-liityntäverkot, kampusjakelu |
| DF-SC-13 | Φ11-14mm | 20 KN | Vähemmän tai yhtä suuri kuin 200 m | 0,95 kg | Keskijännite{0}}ADSS, maaseudun runkoverkot |
| DF-SC-16 | Φ14-17mm | 25 KN | Vähemmän tai yhtä suuri kuin 300 m | 1,35 kg | Voimansiirtolinja OPGW, pitkän matkan{0}}runkojohdot |
| DF-SC-18 | Φ17-20mm | 30 KN | Vähemmän tai yhtä suuri kuin 400 m | 1,75 kg | Korkea{0}}jännitesiirto, joen/laakson risteykset |
| DF-SC-20D | Φ18-22mm | 100 KN | 400-1200m | 2,8 kg | Ultra-pitkä jänneväli, kaksoisjousituskokoonpano |
Mallin valinnan päätöspuu
Vaihe 1
Mittaa kaapelin halkaisija
Käytä jarrusatulaa kaapelin todellisen ulkohalkaisijan mittaamiseen
Valitse malli yhteensopivalla halkaisijaalueella
Vaihe 2
Laske jänneväli
Mittaa pylväiden/tornien välinen etäisyys
Lyhyt väli (<100m) → Single clamp without armor rods
Keskipitkä jänneväli (100-400m) → Yksittäinen pidike panssaritangoilla
Pitkä jänneväli (400-800m) → Vahvistettu yksi- tai kaksoispuristin
Extra-long span (>800m) → Vaaditaan kaksoisjousitusjärjestelmä
Vaihe 3
Arvioi linjan kulma
Suora viiva (0-10 astetta) → Vakioripustuskiinnike
Pieni kulma (10-25 astetta) → Ripustuskiinnike hyväksyttävä
Keskikulmainen kulma (25-45 astetta) → Käytä sen sijaan kiristyspuristinta
Large angle (>45 astetta ) → Käytä umpikuja{1}}jännityskahvaa
Vaihe 4
Ota huomioon ympäristötekijät
Rannikkoalueet → Määritä 316 ruostumattomasta teräksestä valmistettu laitteisto
Korkea{0}}jännitevyöhykkeet → Valitse kaikki-dielektriset mallit
Äärimmäisten lämpötilojen vyöhykkeet → Tarkista lämpötilaluokitus
Kova{0}}tuulen alue → Harkitse kaksoispuristinkokoonpanoa
Soveltamisohjeet
DIMI Fiber Suspension Clamps -kiinnikkeiden suositellut käyttötavat ja rajoitukset
Tietoliikenneverkot
- FTTH (Fiber to the Home) antennipudotuskaapelien asennukset
- Kaupunkien valokuituverkon rakentaminen
- Kampuksen ja teollisuuspuiston runkoverkot
- 5G pienisoluiset backhaul-kuituyhteydet
- Maaseudun laajakaistan käyttöönotto olemassa olevissa pylväissä
Power Utility -sovellukset
- Älykkäät verkkoviestintäverkot keskijännitelinjoilla{0}}
- Jakeluautomaation ADSS-kaapeliasennukset
- Sähköasemien yhteenliittämisen kuitulinkit
- SCADA-järjestelmän optinen viestintäinfrastruktuuri
- OPGW-kaapelituki siirtotorneissa (220kV-500kV)
Liikenneinfrastruktuuri
- Valtatiemaksujärjestelmä kuituverkot
- Rautatien signaaliviestintäjärjestelmät
- Lentokentän kehän turvakuitulinkit
- Satamalaitosten viestintäverkot
- Tunnelin valvontajärjestelmän kaapelointi
Teollisuusympäristöt
- Tuotantolaitosten väliset{0}}kuituyhteydet
- Öljy- ja kaasulaitosten viestintäverkot
- Kaivosalueen ilmakuituasennukset
- Vedenkäsittelylaitoksen SCADA-verkot
Toimialan tapaustutkimukset
DIMI Fiber Suspension Clamps -kiinnittimien todelliset-sovellukset ja suorituskykytulokset
Metropolitan FTTH-verkon käyttöönotto
Ykköstason teleoperaattorin täytyi päivittää laajakaistapalvelua 25 neliökilometrin alueella, jossa on noin 50 000 kotitaloutta.
Korkean{0}}jännitteen siirtolinjan älykkään verkon päivitys
Alueellinen sähkölaitos vaati OPGW-viestintäinfrastruktuurin asentamista 180 kilometriä 220 kV:n siirtokäytävää pitkin älykkään verkon valvonnan ja ohjauksen mahdollistamiseksi.
Maaseudun laajakaistainfrastruktuurin laajentaminen
Valtion{0}}rahoittama maaseudun liitäntäohjelma, jonka tavoitteena oli tarjota valokuitulaajakaistapalvelua 120 kylään 850 neliökilometrin maatalousalueella.
Industrial Park Fiber -infrastruktuuri
4,5 neliökilometrin valmistus- ja logistiikkateollisuuspuisto vaati suuren-kapasiteetin valokuituverkkoa tukemaan automatisoitua varastointia ja reaaliaikaista varastonhallintaa.
Asiakkaiden arvostelut
Palaute alan ammattilaisilta, jotka ovat käyttäneet DIMI Fiber Suspension Clampsia
Käyttäjän arviointi
Michael Rodriguez
Tietoliikenneverkkoinsinööri
Sarah Chen
Sähköjohtojen rakennuspäällikkö
David Martinez
Hankintajohtaja
Oletko valmis optimoimaan valokuituasennuksesi?
Koe DIMI Fiber -erot tehokkailla{0}}jousituskiinnittimillämme, jotka on suunniteltu luotettaviksi, helppokäyttöisiksi ja pitkäaikaisiksi{1}}arvoiksi.
