Joustava räätälöinti projekteihisi

Jakosuhteet

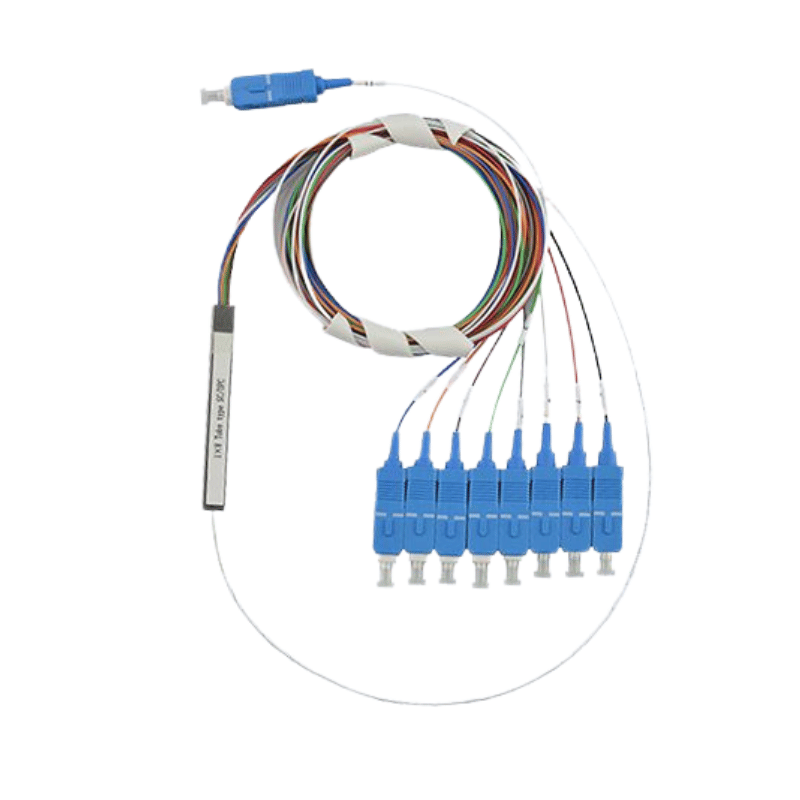

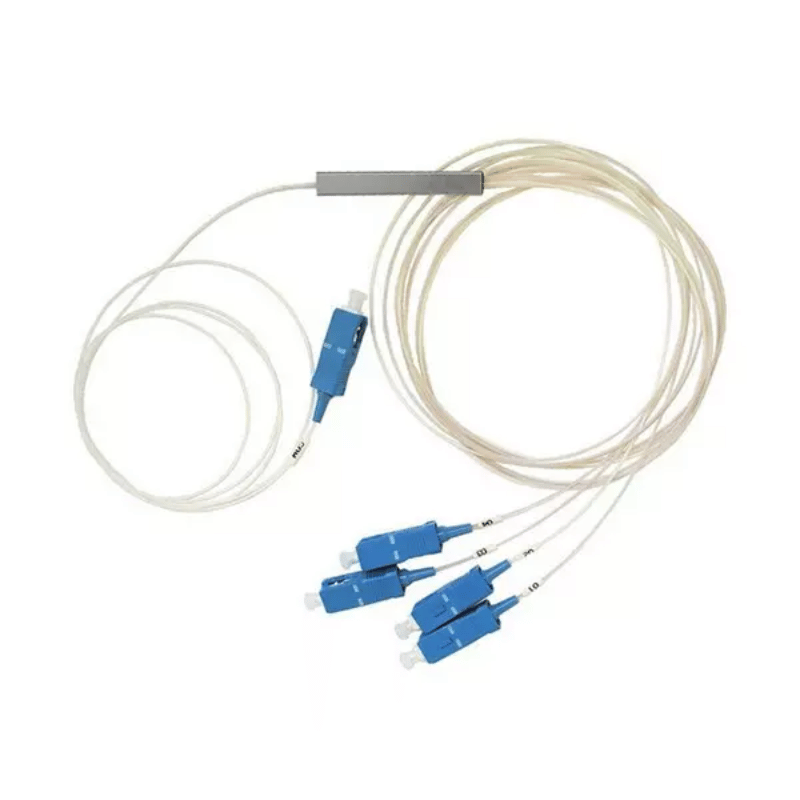

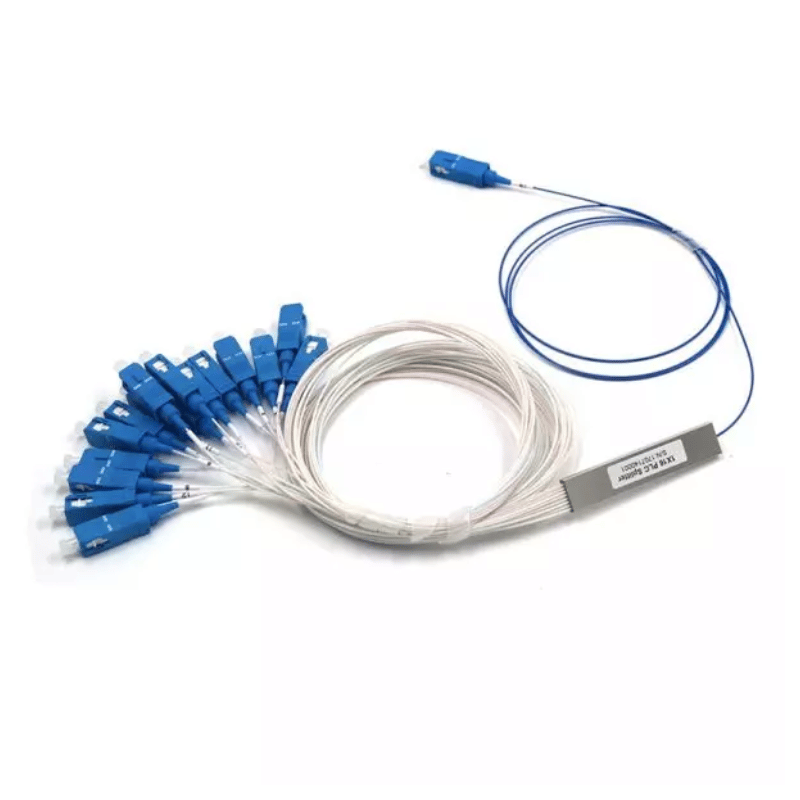

Saatavana 1×2, 1×4, 1×8, 1×16, 1×32, 1×64 sekä tasapainotettuina kokoonpanoina, kuten 2×2, 2×4, 2×8, 2×16, 2×32, 2×64 monitasoisille jakoarkkitehtuureille.

Liitintyypit

SC/APC (vakio-), SC/UPC-, LC/APC-, LC/UPC- tai sekaliitinkokoonpanot, jotka vastaavat keskuspäälaitteita, ONT-laitteita ja olemassa olevaa infrastruktuuria - tai määritä "ei liitintä" fuusioliittämistä varten suljetuissa koteloissa.

Kuitutyypit

LG.657A1 (vakio), G.657A2 (tiukempi taivutussäde erittäin-pieniin tiloihin) tai G.652D vanhaan yhteensopivuuteen, kaikki täyttävät ITU-T:n vaatimukset.

Tulo/lähtö kuidun pituus

Säädä 0,5 metristä 3 metriin tai määritä mukautettuja pituuksia poistaaksesi ylimääräisen käämityksen kaapeista tai tarjotaksesi ylimääräistä ulottuvuutta monimutkaisille reititysreiteille.

Kuidun halkaisijan vaihtoehdot

Valitse 0,9 mm:n tiukka-puskuri sisätilojen liitosjohtoon, 2,0 mm:n kestäviin ulkotiloihin tai 3,0 mm panssaroituun suojaukseen ankarissa olosuhteissa.

Merkinnät ja porttien tunnistus

Muokattu porttinumerointi, peräkkäinen merkintä (esim. "Port 1/32"), värikoodatut jalat kenttien nopeaa tunnistamista varten ja aakkosnumeeriset mallit, jotka vastaavat verkkodokumentaatiostandardeja.

Paketin muototekijä

Minimoduulin lisäksi tarjoamme paljaskuitua (suoraa jatkoksia varten), kompaktin ABS-kotelotyypin, LGX-kasetin (19" telineeseen yhteensopiva), suuritiheyksisiä kasetteja ODF/FDB-integraatioon ja 1U/2U-teline{4}}kiinnitettävää runkoa liukuvilla-ulostelineillä.

OEM/ODM-brändäys

Käytä yrityksesi logoa, osanumeroita, QR-koodeja ja mukautettuja pakkaustarroja - ihanteellisesti järjestelmäintegraattoreille, yksityisille-tarrojen jakelijoille ja urakoitsijoille, jotka palvelevat useita asiakkaita.

Yksityiskohtaiset tekniset tiedot

Parametri	Arvo	Yksikkö	Huomautuksia
Jakosuhde	1×2	-	Symmetrinen
Lisäyksen menetys	Pienempi tai yhtä suuri kuin 4.1	dB	@1310/1490/1550 nm
Yhdenmukaisuus	Pienempi tai yhtä suuri kuin 0,4	dB	Lähtöporttien välissä
Palautustappio	Suurempi tai yhtä suuri kuin 55	dB	SC/APC liittimet
PDL	Pienempi tai yhtä suuri kuin 0,2	dB	Polarisaatiosta{0}}riippuva menetys
WDL	Pienempi tai yhtä suuri kuin 0,3	dB	Aallonpituudesta{0}}riippuva menetys
TDL	Pienempi tai yhtä suuri kuin 0,5	dB	Lämpötilasta{0}}riippuva menetys
Suuntavuus	Suurempi tai yhtä suuri kuin 55	dB	Eristys porttien välillä
Toimintaaallonpituus	1260-1650	nm	Täysi PON-spektri
Käyttölämpötila	-40 - +85	tutkinnon	Kaikki-sään toiminta
Varastointilämpötila	-40 - +85	tutkinnon	Laajennettu lämpötila-alue
Kosteus	0-95	%	Ei{0}}tiivistyvä
Kuitutyyppi	G.657A1	-	Taivuta-herkkä singlemode
Kuitumäärä	1 sisääntulo, 2 lähtöä	-	900 μm tiukka-puskuri
Liittimen tyyppi	SC/APC	-	Tehdas-suljettu
Mitat	4×60×7	mm	Lohkoton minimoduuli
Paino	Pienempi tai yhtä suuri kuin 5	g	Lukuun ottamatta kuitupapereita
Vaatimustenmukaisuus	ITU-T G.657A1, Telcordia GR-1209, GR-1221	-	Televiestintästandardit

Ominaisuudet

Blockless Mini Module -arkkitehtuuri

Jäykkien metalli- tai muovikoteloiden poistaminen vähentää painoa yli 70 % perinteisiin ABS-kotelonjakajiin verrattuna, mikä tekee tästä moduulista ihanteellisen -tilarajoitteisiin ympäristöihin, kuten pylväisiin-asennettuihin jatkossulkimiin, maanalaisiin holveihin ja suuritiheyksisiin kuitujen hallintapaneeleihin.

Paljastettu PLC-siru on hermeettisesti suljettu ja mekaanisesti vahvistettu puskurisuojalla, mikä varmistaa kestävyyden ilman bulkkia. Asennusryhmät voivat sijoittaa ja kiinnittää moduulin sekunneissa käyttämällä nippusiteitä tai olemassa olevia hyllypidikkeita, mikä nopeuttaa projektin aikatauluja ja vähentää materiaalikustannuksia.

Ultra-Low Insertion Loss Vähemmän tai yhtä suuri kuin 4,1 dB

Alle 4,1 dB:n liitoshäviön saavuttaminen aallonpituuksilla 1310/1490/1550 nm maksimoi käytettävissä olevan tehobudjetin alavirran siirtoon, mikä johtaa suoraan pidempiin kuituväliin, korkeampiin jakosuhteisiin peräkkäisissä arkkitehtuureissa tai lisäjärjestelmän marginaaliin tulevia palvelupäivityksiä varten.

Operaattoreille, jotka suunnittelevat yli 20 km:n syöttöajoja tai ottavat käyttöön XGS-PON:n tiukemmilla tehobudjeteilla, joka kymmenes dB on tärkeä -, tämä jakaja säilyttää kriittisen liikkumavaran ja säilyttää tuotannon yhdenmukaisuuden tuotantoerien välillä.

Erinomainen tasaisuus Vähemmän tai yhtä suuri kuin 0,4 dB

Tasaisuus mittaa suurinta tehoeroa lähtöporttien välillä. Alle 0,4 dB:llä tämä jakaja varmistaa, että molemmat lähdöt saavat lähes identtisen signaalinvoimakkuuden, mikä eliminoi "kuumat" ja "kylmät" portit, jotka voivat aiheuttaa päänsärkyä tai palvelun heikkenemistä.

Verkkosuunnittelijoille tämä tarkoittaa yksinkertaistettuja linkkibudjetin laskelmia, ennakoitavissa olevaa tilaajien suorituskykyä ja pienempiä-porttikohtaisten kompensaatioiden tai optisten vahvistimien tarvetta. Näin tiukka yhtenäisyys on erityisen arvokasta POL-asetuksissa, joissa satojen päätepisteiden on tarjottava yhtenäinen käyttökokemus.

G.657A1 Bend-Epäherkkä kuitu

G.657A1-kuitu täyttää ITU-T-spesifikaatiot pienentäen makro-taivutushäviötä ja sietää jopa 10 mm:n taivutussäteitä merkityksettömällä vaimennuksen kasvulla. Tämän ansiosta asennusryhmät voivat reitittää letit ruuhkaisten reittien läpi, kääriä ylimääräisen pituuden pieniin silmukoihin ja navigoida esteiden ympäri välittämättä signaalin heikkenemisestä.

Lämpösyklille ja tärinälle alttiina olevissa ulkokaapeissa taivutukselle{0}}herkkä kuitu säilyttää vakaan suorituskyvyn, vaikka kuidunhallintaalustat siirtyvät tai asettuvat ajan myötä. 900 μm:n tiivis-puskuripinnoite tarjoaa mekaanista lisäsuojaa ja helpon käsittelyn fuusioliitoksen aikana.

Tehdas{0}}päätetyt SC/APC-liittimet

Jokainen lähdön letku on tehtaalla{0}}päätetty SC/APC-liittimillä, ja niissä on 8-asteen kulmassa oleva fyysinen kosketus, joka tuottaa enintään 55 dB:n paluuhäviön -, joka on kriittinen minimoimaan takaisin-heijastukset, jotka voivat heikentää pursketilan ylävirran lähetystä PON-järjestelmissä.

Esi-kiillotetut liittimen päät-tarkastetaan mikroskoopilla ja interferometrillä IEC-yhteensopivan geometrian varmistamiseksi, mikä eliminoi kentän kiillotukseen liittyvän vaihtelun ja liittimiin- liittyvät viat. Integroijille ja urakoitsijoille tämä tarkoittaa nopeampia asennuksia, vähemmän työkaluja trukissa ja johdonmukaisia, toistettavia yhteyksiä, jotka läpäisevät hyväksymistestin ensimmäisen kerran.

Kaikki-sään käyttölämpötila

Tämä -40 - +85 asteen käyttölämpötila-alueelle sopiva jakokone kestää äärimmäisissä olosuhteissa ilman suorituskyvyn vaihtelua.

Kylmän-sään käyttöönotot pohjoisessa ilmastossa, aavikkoasennukset korkeissa päivälämpötiloissa ja teollisuuslaitokset, joissa käytetään lämpökiertoa, hyötyvät kaikki komponenteista, jotka on suunniteltu laajaan lämpöstabiilisuuteen.

Lämpötilasta{0}}riippuvainen häviö (TDL) pidetään enintään 0,5 dB koko alueella, mikä varmistaa, että käyttöönoton yhteydessä lasketut linkin marginaalit pysyvät voimassa kausivaihteluiden ja vuosikymmenten käyttöiän ajan.

Yhteysratkaisut ja verkkotopologiat

Sijoitus PON/FTTx-topologioihin

Tyypillisessä GPON- tai EPON-verkossa keskustoimiston optinen linjapääte (OLT) tuottaa alavirran signaaleja 1260–1650 nm aallonpituuksilla.

Nämä signaalit kulkevat syöttökuidun kautta ensimmäiseen-asteen jakajaan (kuten tähän 1×2-moduuliin), joka jakaa optisen tehon erillisiin jakelureitteihin.

Kukin polku voi päättyä lisäjakajiin tai edetä suoraan optisiin verkkopäätteisiin (ONTs/ONU) tilaajan tiloissa.

ONT:iden ylävirran signaalit aikajakomultipleksoidaan{0}} ja yhdistetään takaisin jakajien kautta OLT:hen.

Keskitetty split-arkkitehtuuri

Keskitetyissä jaetuissa malleissa yksi korkean -suhteen PLC-jakaja (kuten 1×32 tai 1×64) sijoitetaan keskustoimistoon, päälaitteen laitehuoneeseen tai pääjakelukehykseen, joka syöttää suoraan kaikki tilaajat yhdestä paikasta.

Lohkoton 1 × 2 -jakaja toimii ensimmäisenä-vaihejakautena peräkkäisissä kokoonpanoissa, joissa OLT-lähtö on jaettu kahteen ensisijaiseen syöttötiehen. Jokainen polku yhdistetään sitten toissijaisiin jakajiin (esim. 1 × 16 tai 1 × 32), jotka sijaitsevat etäjakelukeskuksissa tai katukaapeissa.

Tämä topologia minimoi OLT-rungossa vaadittavien aktiivisten porttien määrän, yksinkertaistaa kuitujen hallintaa pääkeskuksessa ja antaa operaattoreille mahdollisuuden ottaa asteittain käyttöön lisäjakoja tilaajamäärän kasvaessa - ja samalla säilyttää selkeän -näkyvyyden-vianmääritystä ja optista aika{3}}verkkotunnuksen (OTDR) heijastusmittausta varten.

Hajautettu split-arkkitehtuuri

Jaetut halkaisupaikat alemmat -suhteenjakajat (kuten 1 × 2, 1 × 4 tai 1 × 8) lähemmäksi loppukäyttäjiä - usein naapuruston keräyslaatikoissa, rakennusten kellariholvissa tai kerrosten jakelupaneeleissa -, ja lopullinen -vaihejako on 1 metrin etäisyydellä (1 × 60)0.

Tämä lähestymistapa vähentää syöttökuitujen määrää keskustoimistosta, pienentää yleistä lisäyshäviötä lyhentämällä yksittäisiä kuitulinkkejä ja mahdollistaa joustavan tilaajien provisioinnin häiritsemättä ylävirran infrastruktuuria.

Lohkoton 1×2-jakaja on erinomainen tässä roolissa: sen kompakti muoto sopii saumattomasti pieniin koteloihin, valmiiksi päätetyt liittimet mahdollistavat nopean risti-liitännön tilaajakaapeleihin, ja pieni häviö säästää budjetin jäljellä oleville kaskadivaiheille.

Kampusverkoissa, datakeskuksissa ja yritysten POL-asetuksissa hajautettu jakaminen tarjoaa modulaarisen skaalautuvuuden, paikallisen vianmäärityksen ja helpomman tulevan kapasiteetin laajentamisen.

Sovellusskenaariot

FTTx- ja FTTH-yhteysverkot

Lohkoton 1 × 2 -jakaja toimii ensimmäisenä-vaiheena, joka on jaettu kuituihin-kotiin--jakamalla yhden OLT-ulostulon kahdeksi syöttöreitiksi, jotka palvelevat erillisiä asuinalueita tai asuinrakennuksia. Operaattorit hyötyvät pienemmästä OLT-porttien määrästä, yksinkertaistetusta syöttökuidun hallinnasta ja mahdollisuudesta lisätä asteittain toissijaisia jakoja tilaajien kysynnän kasvaessa.

PON-Perustuvat kampusverkostot

Yliopistot, yrityskampukset ja usean{0}}vuokratoimiston toimistorakennukset, joissa käytetään GPON- tai EPON-yhteyttä ääni-data--videopalveluiden yhdistämiseen, käyttävät 1 × 2 -jakajia rakennuksen sisäänkäyntipisteissä tai kerrosten yhdistämissolmuissa. Kompakti minimoduulirakenne sopii olemassa oleviin tietoliikennekaappiin, pystysuoraan kaapelin nousuun ja laitetelineisiin ilman lisäasennuslaitteita.

Passiivinen optinen LAN (POL)

Hotellit, sairaalat, valtion laitokset ja suuret toimistorakennukset hyödyntävät POL-arkkitehtuuria vähentääkseen virrankulutusta, kaapeloinnin monimutkaisuutta ja laitehuonetilaa, jotka käyttävät lohkottomia jakajia strukturoidussa kaapelointiinfrastruktuurissa. 1 × 2 -kokoonpano mahdollistaa tasapainoisen kuorman jakautumisen rakennuksen siipien tai kerrosten välillä.

Palvelinkeskusten liitännät

Palvelinkeskukset käyttävät PLC-jakajia optisten signaalien napautukseen suorituskyvyn seurantaa, protokolla-analyysiä ja turvatarkastuksia varten tuotantoliikennettä keskeyttämättä. 1×2-jakaja jakaa signaalin lähettäen toisen lähdön kohdelaitteeseen ja toisen testausinstrumentteihin tai optisiin spektrianalysaattoreihin. Suuri paluuhäviö ja alhainen PDL säilyttävät signaalin laadun.

CATV- ja RF-videopeitto

Kaapelioperaattorit, jotka tarjoavat analogisia tai digitaalisia videopalveluita PON-verkoissa, käyttävät jakajia 1550 nm:n RF-videopeittosignaalien jakamiseen datapalvelujen rinnalla. Laaja aallonpituuspeitto (1260–1650 nm) ja alhainen WDL takaavat läpinäkyvän, vääristymättömän{4}}videon toimituksen. Lohkoton rakenne mahdollistaa integroinnin headend-yhdistyssolmuihin.

Kuitujen jakelu ulkokäyttöön

Katutason kaapit,-pylvääseen kiinnitetyt kotelot ja maanalaiset holvit hyötyvät minimoduulin kompaktista ja kestävästä rakenteesta. Asennustyöntekijät voivat asentaa halkaisijan suoraan liitosalustalle nippusiteillä tai liimatyynyillä, jolloin ei tarvita tilaa vieviä asennuskiinnikkeitä. Kaikki-sään lämpötilaluokitus varmistaa luotettavan toiminnan.

Rakennuksen sisäänkäyntikotelot

Moni{0}}asuntoyksiköt (MDU:t), toimistorakennukset ja asuinkorkea{1}}kerrostalot käyttävät pieniä seinään-asennettavia tai upotettuja-asennuslaatikoita lattia-kuitujen jakeluun. Lohkottoman jakajan 4 × 60 × 7 mm:n tilanjälki maksimoi käytettävissä olevan tilan näissä kompakteissa koteloissa, jolloin suunnittelijat voivat pakata enemmän toimintoja pienempiin, vähemmän häiritseviin koteloihin.

Väliaikaiset käyttöönotot

Nopeita verkon käyttöönottoja, katastrofipalautustoimintoja tai tilapäistä tapahtumayhteyttä varten ennalta päätettyjen jakajien plug{0}}and-luonne-nopeuttaa käyttöönottoa. Urakoitsijat voivat liittää nopeasti yhteen kannettavat OLT-laitteet, väliaikaiset jakelusolmut ja tilaajapäätelaitteet minimaalisilla työkaluilla ja koulutuksella.

Teollisuustilat

Teollisuusympäristöt ankarissa olosuhteissa hyötyvät jakajan kestävästä rakenteesta ja laajasta lämpötila-alueesta. Lohkoton muoto sopii kompakteihin ohjauskaapeihin, kun taas taivutukselle{1}}herkkä kuitu kestää tiukan reitityksen teollisuuslaitteiden läpi. Tehdaspäätetyt liittimet varmistavat luotettavan suorituskyvyn tärinäalttiissa-ympäristöissä.
