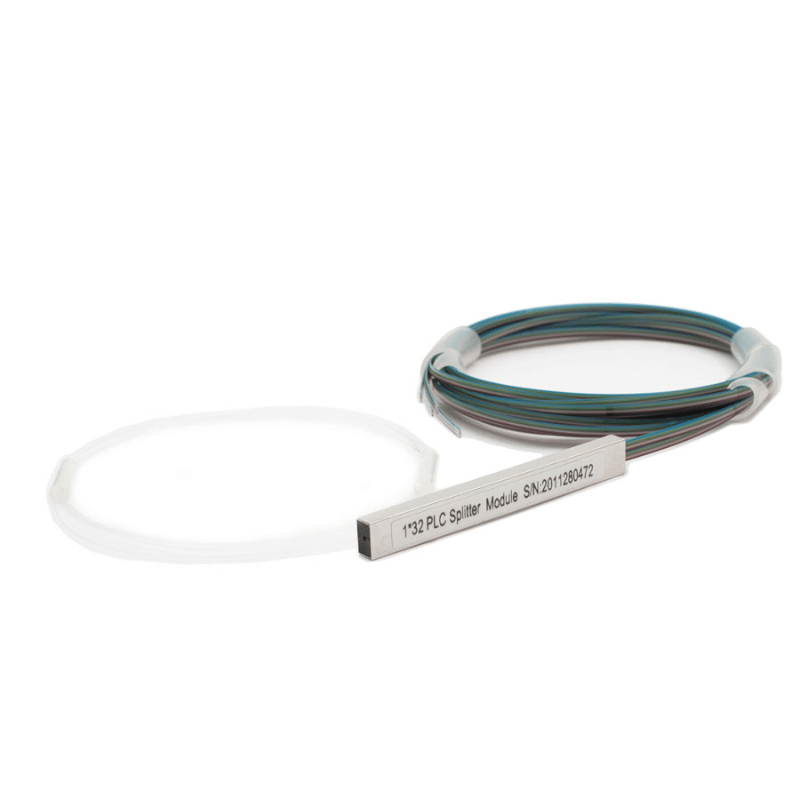

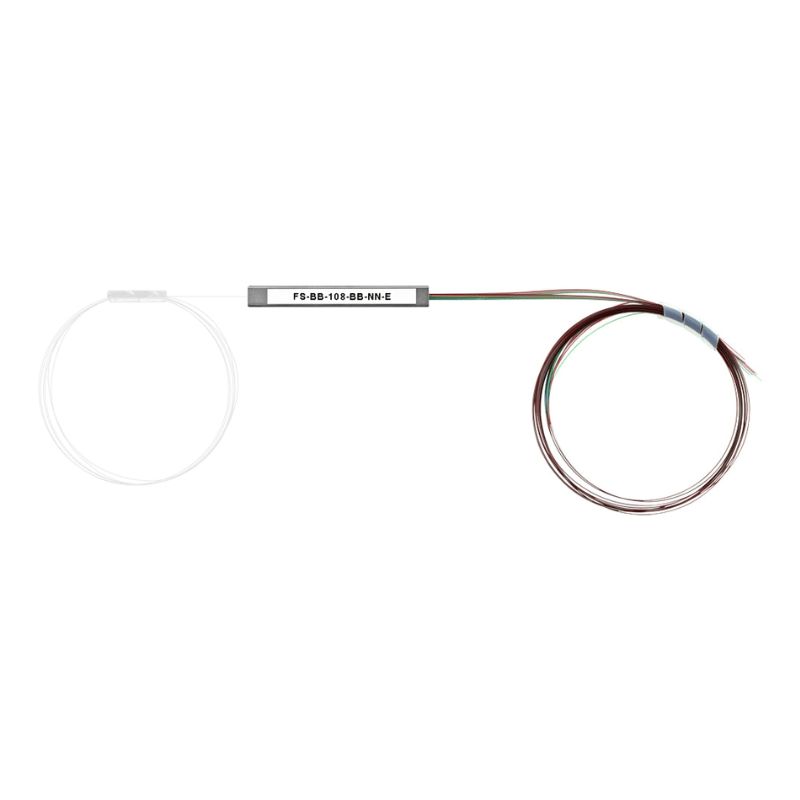

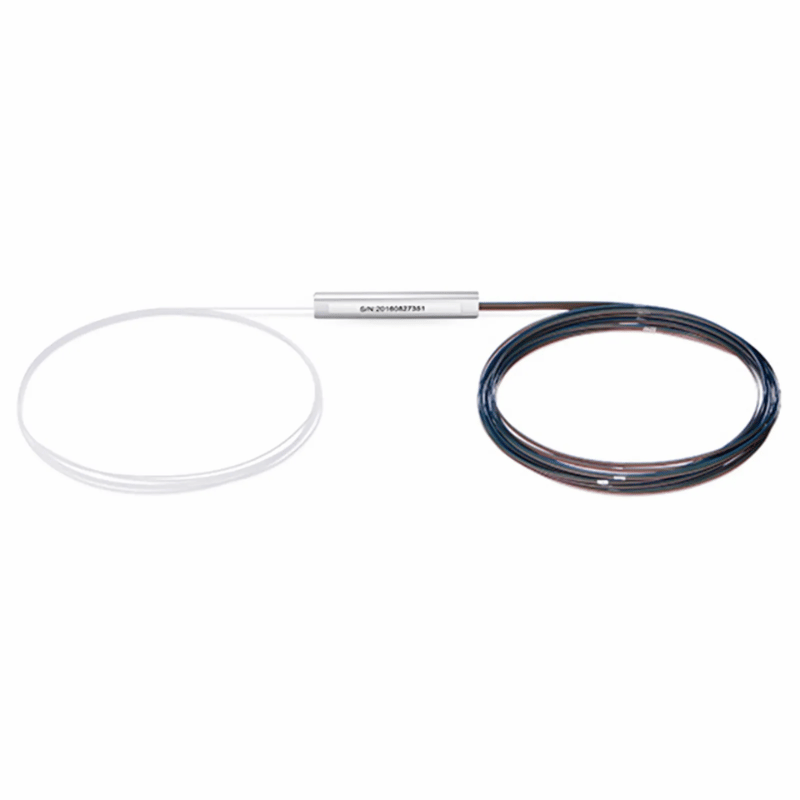

Tekniset tiedot
| Parametri | 1×2 | 1×4 | 1×8 | 1×16 | 1×32 |
|---|---|---|---|---|---|
| Toimintaaallonpituus | 1260-1650nm | 1260-1650nm | 1260-1650nm | 1260-1650nm | 1260-1650nm |
| Kuidun halkaisija | 250μm | 250μm | 250μm | 250μm | 250μm |
| Lisäyshäviö (max.) | Vähemmän tai yhtä suuri kuin 3,8 dB | Vähemmän tai yhtä suuri kuin 7,1 dB | Vähemmän tai yhtä suuri kuin 10,2 dB | Vähemmän tai yhtä suuri kuin 13,5 dB | Vähemmän tai yhtä suuri kuin 16,6 dB |
| Lisäyshäviön tasaisuus (max.) | Vähemmän tai yhtä suuri kuin 0,4 dB | Vähemmän tai yhtä suuri kuin 0,6 dB | Vähemmän tai yhtä suuri kuin 0,8 dB | Vähemmän tai yhtä suuri kuin 1,2 dB | Vähemmän tai yhtä suuri kuin 1,5 dB |
| Palautustappio | Suurempi tai yhtä suuri kuin 55 dB | Suurempi tai yhtä suuri kuin 55 dB | Suurempi tai yhtä suuri kuin 55 dB | Suurempi tai yhtä suuri kuin 55 dB | Suurempi tai yhtä suuri kuin 55 dB |
| PDL (max.) | Vähemmän tai yhtä suuri kuin 0,2 dB | Vähemmän tai yhtä suuri kuin 0,2 dB | Vähemmän tai yhtä suuri kuin 0,2 dB | Vähemmän tai yhtä suuri kuin 0,3 dB | Vähemmän tai yhtä suuri kuin 0,3 dB |
| Suuntavuus | Suurempi tai yhtä suuri kuin 55 dB | Suurempi tai yhtä suuri kuin 55 dB | Suurempi tai yhtä suuri kuin 55 dB | Suurempi tai yhtä suuri kuin 55 dB | Suurempi tai yhtä suuri kuin 55 dB |
| Kuitutyyppi | G.657A1 | G.657A1 | G.657A1 | G.657A1 | G.657A1 |
| Käyttölämpötila | -40-85 astetta | -40-85 astetta | -40-85 astetta | -40-85 astetta | -40-85 astetta |
| Mitat (K × L × S) | 0.16"×1.57"×0.16" (4 × 40 × 4 mm) |
0.16"×1.57"×0.16" (4 × 40 × 4 mm) |
0.16"×1.57"×0.16" (4 × 40 × 4 mm) |
0.16"×1.97"×0.28" (4 × 50 × 7 mm) |
0.16"×1.97"×0.28" (4 × 50 × 7 mm) |
Räätälöintipalvelut
DIMI PLC -jakaja-tuotesarja kattaa täydellisen valikoiman jakosuhdekonfiguraatioita, mukaan lukien 1×2, 1×4, 1×8, 1×16, 1×32, 1×64 sekä 2×2, 2×4, 2×8, 2×16, 2×32, 2×64, jotka täyttävät eri verkkomittakaavat pienestä operaattorista suuriin verkkoihin.
Jakosuhde
Tukee epäsymmetristä jakoa (kuten 1 × 3, 1 × 5, 1 × 12) ja epätasaista jakoa (jokainen lähtöportin optinen teho jakautuu määritettyjen suhteiden mukaan).
Pigtail-parametri
Pigtail-pituusvaihtoehtoja ovat 0,5 m/1,0 m/1,5 m/2,0 m tai tietyt pituudet; halkaisijavaihtoehtoja ovat 0,9 mm, 2,0 mm, 3,0 mm.
Liittimen tyyppi
Vakioliittimen SC/APC:n lisäksi valinnat sisältävät SC/UPC-, LC/APC-, LC/UPC-, FC/APC-, FC/UPC-liittimet tai paljaskuitupääte.
Tunnistus ja etiketti
Kotelot voidaan seuloa silkki-asiakkaiden logoilla, projektien nimillä ja porttinumeroilla. letit voivat sisältää mukautettuja tunnisteita omaisuudenhallintaa varten.
Pakettilomake
ABS-laatikkotyypin lisäksi vaihtoehtoja ovat teräsputkityyppi, pieni pakkaus, teline-asennustyyppi, seinä-kiinnitystyyppi ja IP65-suojausluokan ulkomallit.
Kuitutyyppi
Kuitutyyppejä voivat olla G.652D, G.657A1, G.657A2 tai monimuotokuitu OM3/OM4 tiettyjen sovellusvaatimusten täyttämiseksi.
Tuotteen kohokohdat
Laaja aallonpituus
1260–1650 nm, joka tukee usean -sukupolven PON-tekniikoiden, mukaan lukien GPON, XG-PON ja 10G-EPON, rinnakkaiseloa, mikä mahdollistaa vakaan jakamisen keskustoimistosta loppukäyttäjille
Pieni lisäyshäviö
Alle tai yhtä suuri kuin 16,6 dB tyypillinen lisäyshäviö, jonka tasaisuus on enintään 1,5 dB, mikä varmistaa tasaisen optisen tehon jakautumisen kaikissa 32 lähtöportissa, takaa riittävän linkkibudjetin ja vähentää järjestelmän ylläpitokustannuksia
Kompakti muotoilu
Kompakti ABS-kotelorakenne (18 × 120 × 80 mm), yhteensopiva telineasennuksen, seinään asennettavien jakelulaatikoiden, kuituliitossulkimien ja erilaisten asennustilojen kanssa.
Taivuta{0}}herkkä kuitu
G.657A1 taivutus-epäherkkä yksimuotokuitu-, joka säilyttää pienen lisähäviön jopa 10 mm:n taivutussäteellä, mukautuu korkean-tiheyden kaapelointiympäristöihin kaapeissa ja kapeissa kaapelihyllyissä
Plug{0}}and-Play-asennus
Ennalta-päätetyt SC/APC-liittimet plug-and-asennusta varten, vähentävät-jalostustyötä paikan päällä, nopeuttavat projektin käyttöönottonopeutta ja minimoivat manuaalisten käyttövirheiden riskit
Leveä käyttölämpötila
-40–85 astetta leveä käyttölämpötila-alue, läpäisee tiukat lämpötilavaihtelu- ja kosteustestit, soveltuu luotettavasti kuitujen jakelukaappiin ulkokäyttöön, ei--ilmastoituihin laitehuoneisiin ja ankariin ympäristöihin
Ydinominaisuus
Bend{0}}Epäherkkä kuitusuunnittelu
Käytettäessä ITU-T G.657A1-standardin mukaista taivutus-epäherkkää yksimuotokuitua, lisähäviö 1550 nm:n aallonpituudella alle 10 mm:n taivutussäteen on pienempi tai yhtä suuri kuin 0,5 dB, mikä vähentää merkittävästi mikrotaivutushäviön riskiä2D perinteiseen kuituun6 verrattuna.
Tämä ominaisuus on erityisen tärkeä tila{0}}rajoitetuissa skenaarioissa, kuten suuren-tiheyden kaapeloinnissa, kuitujen varastoinnissa jatkossulkimissa ja kulmien reitittämisessä, mikä estää linkkien katoamisen tai signaalin katkeamisen liiallisesta kuidun taivutuksesta.
Samaan aikaan se säilyttää erinomaisen yhteensopivuuden G.652D kuidun kanssa, mikä varmistaa saumattoman integraation olemassa oleviin verkkoihin.
01
Pienen tappion ja suuren tuoton tappion esto
1 × 32 -jakokonfiguraatiossa tyypillinen lisäyshäviö on pienempi tai yhtä suuri kuin 16,6 dB (mukaan lukien liittimen häviö) ja lähestyy teoreettista jakohäviön arvoa 10 × log3₂≈15,05 dB, ylimääräisen häviön hallinnassa kohtuullisella alueella.
Tasaisuus Vähemmän tai yhtä suuri kuin 1,5 dB varmistaa minimaalisen optisen tehon vaihtelun 32 lähtöportin välillä, mikä estää epätasapainoiset skenaariot, joissa "etäkäyttäjät kokevat heikkoja signaaleja, kun taas lähellä olevat käyttäjät saavat liikaa virtaa".
SC/APC-kulmakiillotus saavuttaa vähintään 55 dB:n paluuhäviön, joka vähentää tehokkaasti takaisin-heijastuneen valon vaikutusta laserin vakauteen, suojaa keskustoimiston OLT-laitteita ja parantaa järjestelmän signaalin-/-kohinasuhdetta. Soveltuu erityisesti nopeisiin PON-lähetysjärjestelmiin ja analogisiin CATV-signaaleihin.
02
Leveä aallonpituus ja matala dispersio-ominaisuudet
1260–1650 nm:n leveä toiminta-aallonpituusalue kattaa O--, C-- ja L--kaistan, ja ne tukevat usean-aallonpituuden multipleksointisovelluksia, mukaan lukien 1310 nm ylävirtaan, 1490 nm alavirtaan ja 1550 nm videon peitto.
Aallonpituudesta riippuvainen häviö (1270/1577 nm).
Polarisaatio-riippuvainen häviö (PDL) Alle tai yhtä suuri kuin 0,3 dB vaikuttaa minimaalisesti polarisaatio-herkkiin suurinopeisiin koherenttisiin optisiin signaaleihin, mikä varaa riittävästi marginaalia tulevia verkkopäivityksiä varten.
03
Plug{0}}and-play valmiiksi-päätetty ratkaisu
Kaikki tulo- ja lähtöportit on esiasennettu{0}} SC/APC-liittimillä, ja liittimen liitosvaimennus sisältyy jo yleiseen häviömääritykseen.
Asennus paikan päällä ei vaadi liitoslaitteita-vain SC-laipat tai sovittimet tarvitaan päiden välisten liitäntöjen suorittamiseen. Tämä suunnittelu lyhentää merkittävästi projektin käyttöönottosyklejä, vähentää rakennushenkilöstön ammattitaitovaatimuksia ja minimoi epävakaasta-työmaalla liittämisen laadusta aiheutuvat vikariskit.
1,5 metrin pituinen letku on validoitu käytännöllisellä suunnittelulla, ja se täyttää kaapin reititysvaatimukset välttäen samalla tilanhukkaa ja liiallisen pituuden aiheuttaman häviön kertymisen.
04
Tasainen jako ja signaalin johdonmukaisuus
Hyödyntämällä PLC-tasoaaltoputkiteknologian luontaisia etuja, tämä tuote saavuttaa erittäin tasaisen jaon 32 lähtöportin välillä. Koko toiminta-aallonpituusalueella optisen tehon ero minkä tahansa kahden lähtöportin välillä on pienempi tai yhtä suuri kuin 1,5 dB, mikä on paljon parempi kuin sulatetut kaksoiskartio kartiomaiset jakajat.
Tämä yhtenäisyys varmistaa, että jokainen pääte usean -käyttäjän skenaarioissa saa olennaisesti tasaisen optisen tehon, mikä estää käyttökokemuksen heikkenemisen tai riittämättömän linkkibudjetin epätasaisen jakautumisen vuoksi. Soveltuu erityisesti käyttäjien-tiheisiin asuinyhteisöihin ja liikerakennuksiin.
05
Tyypilliset sovellukset
FTTH-kuitu--kotiin
Asuinyhteisön laajakaistaliityntäskenaarioissa PLC-jakajia käytetään lattiakuitujen jakelulaatikoissa tai yhteisön laitehuoneissa, jotka jakavat kantoaallon syöttökuitusignaaleja yksittäisten kotitalouksien optisiin verkkopäätteisiin (ONT).
FTTB Fiber-kiinnikkeelle--
Nopeiden{0}}internet-yhteyksien ja yrityskohtaisten linjapalvelujen tarjoaminen kaupallisiin toimistorakennuksiin ja teollisuuspuistoihin. Halkaisijat asennetaan lattialaitteistohuoneisiin tai kellarin konehuoneisiin.
Datakeskuksen kaapelointi
Pienissä ja keskisuurissa datakeskuksissa tai yritysten konehuoneissa, joka toimii tärkeänä osana optisissa jakelukehyksissä (ODF) mahdollistaen joustavan jakelun runkokuiduista palvelinkaappitelineisiin.
POL Passiivinen optinen LAN
POL-verkkojen käyttöönotto suurissa rakennuksissa, kuten hotelleissa, sairaaloissa, kouluissa ja valtion virastorakennuksissa korvaamaan perinteinen kuparikaapelin Ethernet-arkkitehtuuri.
CATV-jakelu
Sovelletaan kaapelitelevision HFC-verkkojen kuitu-segmentissä jakaen 1550 nm:n moduloituja optisia signaaleja päälaitehuoneista paikkakuntien tai alueiden optisiin vastaanottimiin.
5G Fronthaul & Midhaul
Käytetään 5G-tukiasemien rakentamisessa BBU:n ja AAU:n välisissä etukaituyhteyksissä tai keskivälisegmenteissä BBU:n yhdistämisskenaarioissa WDM-tekniikan avulla.
Tarvitsetko mukautettuja ratkaisuja?
Jos sinulla on erityisiä teknisiä vaatimuksia tai massahankintatarpeita, ota yhteyttä DIMI:n tekniseen tukitiimiin. Tarjoamme optimoituja paljaskuitu-PLC-jakajaratkaisuja ja ammattimaisia myyntiä edeltäviä{1}konsultointipalveluita verkkoarkkitehtuurisi ja suunnitteluympäristöösi perustuen.
