MTP/MPO-kaapelit: Kuinka valita napaisuuden, tyypin ja nopeuden mukaan

MTP/MPO-kaapelit muodostavat{0}}tiheyden kuituinfrastruktuurin selkärangan nykyaikaisissa datakeskuksissa, tekoälyklustereissa ja kampusverkoissa. Jos suunnittelet 40G-, 100G-, 400G- tai 800G-optisia linkkejä, olet todennäköisesti törmännyt termeihin, kuten MTP-hyppyjohdin, MPO-runko, tyypin B napaisuus, Base-8-kaapelointi tai johtosarjakaapeli – etkä ole varma, miten ne liittyvät toisiinsa tai kumpi sinun on todella tilattava.

Useimmat oppaat kattavat terminologian hyvin, mutta eivät auta sinua tekemään ostopäätöksen. Tämä artikkeli tekee molemmat. Siinä kerrotaan, mitä MTP/MPO-kaapelit ovat, miten pääkaapelityypit eroavat toisistaan, kuinka napaisuus ja kuitumäärä vaikuttavat yhteensopivuuteen, ja - mikä tärkeintä, - kuinka valita oikea kaapeli tietylle lähetin-vastaanottimelle, linkin nopeudelle ja fyysiselle ympäristölle. Tarvittaessa viittaammeANSI/TIA-568strukturoidut kaapelointistandardit ja IEEE 802.3 Ethernet -spesifikaatiot, jotta väitteet pysyvät tarkistettavissa.

Mitä ovat MTP/MPO-kaapelit?

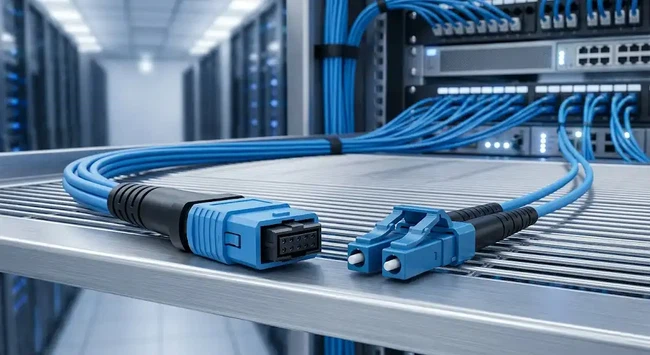

MTP/MPO-kaapelit ovat valokuitukokoonpanoja, jotka käyttävät moni-kuitu push--liittimiä, joista jokainen kuljettaa 8, 12, 16 tai 24 kuitua yhdessä holkissa. Verrattuna kaksisuuntaisiin LC- tai SC-patch-johtoihin, joissa on yksi tai kaksi kuitua liitintä kohti, MTP/MPO-liitäntä yhdistää useita optisia polkuja yhdeksi kompaktiksi liitäntäpisteeksi. Todellisissa käyttöönotoissa tämä tarkoittaa suoraan vähemmän kaapelimassaa, nopeampaa provisiointia ja suurempi porttitiheys telineyksikköä kohti.

Nämä kaapelit tukevat rinnakkaista optista siirtoa - menetelmää, jota käyttävät lähetin-vastaanottimet, kuten 40GBASE-SR4 (8 kuitua), 100GBASE-SR4 (8 kuitua) ja 400GBASE-SR8 (16 kuitua) -, minkä vuoksi ne ovat välttämättömiä ympäristöissä, joissa yksi kuitu voi kuljettaa lyhyellä nopeudella.


Missä MTP/MPO-kaapeleita tyypillisesti käytetään

Löydät MTP/MPO-kaapelointia lähes jokaisesta modernista-nopeasta kuituympäristöstä: leaf-spine-palvelinkeskukset, tehokkaat-laskenta- ja GPU/AI-koulutusklusterit, kampus- ja rakennusten runkoverkon linkit, televiestinnän keskustoimistot ja strukturoidut kaapelijärjestelmät, jotka on suunniteltu usean-sukupolven nopeuksille. Kussakin tapauksessa ydinetu on sama - enemmän kuituja pienemmän kanava- ja lokerotilan ansiosta, nopeammat liikkeet, lisäykset ja muutokset verrattuna yksittäisiin kaksipuolisiin liitäntäjohtoihin.

MTP vs MPO: Mikä on ero ja milloin sillä on väliä?

Tämä on yksi tämän aihealueen useimmin haetuista kysymyksistä, ja vastaus on tärkeämpi kuin monet ostajat ymmärtävät.

MPO (Multi-Fiber Push-On) on kansainvälisten standardien, mukaan lukien IEC 61754-7, määrittelemä yleinen liitinmuoto. Mikä tahansa valmistaja voi valmistaa MPO-yhteensopivan liittimen. MTP on rekisteröity tavaramerkkiUS Conec, yritys, joka alun perin kehitti moni{0}}kuitu push-on liitinperheen. MTP-liitin täyttää kaikki MPO-yhteensopivuusstandardit (TIA-604-5 / IEC 61754-7), mutta se lisää useita teknisiä parannuksia, jotka vaikuttavat todelliseen suorituskykyyn.

Keskeiset tekniset erot

MTP-liitin käyttää elliptisiä ruostumattomasta -teräksestä valmistettuja ohjausnappeja yleisissä MPO-liittimissä olevien litteiden nastojen sijaan, mikä parantaa kuitujen-to{2}}kohdistustarkkuutta. Siinä on myös kelluva holkkimekanismi, joka ylläpitää fyysistä kosketusta kaapelin jännityksen tai lämpölaajenemisen aikana - yksityiskohta, jolla on eniten merkitystä, kun liitin liitetään suoraan lähetin-vastaanottimeen kuormituksen alaisena. Lisäksi MTP-kotelo on irrotettava, minkä ansiosta kenttäteknikot voivat-kiillottaa holkin uudelleen, vaihtaa liittimen sukupuolta tai säätää napaisuutta koko kokoonpanoa vaihtamatta.

Mitatun suorituskyvyn suhteen standardi MTP Elite -monimuotoliittimet saavuttavat tyypillisenlisäyshäviönoin 0,10 dB per pari ja enintään 0,35 dB, verrattuna jopa 0,75 dB:n enimmäisarvoon yleisissä MPO-liittimissä. Ero saattaa kuulostaa pieneltä, mutta se yhdistyy nopeasti moni-yhteyslinkin kautta. Neljän-kytkennän selkä---polku, jossa käytetään tavallisia MPO-liittimiä 0,25 dB:llä kukin kuluttaa 1,0 dB linkkibudjettia; sama polku käyttämällä MTP Elite -liittimiä 0,15 dB:llä kukin käyttää vain 0,6 dB - jättäen huomattavasti enemmän marginaalia kuidun vaimentamiseen ja tuleviin päivityksiin.

Kun MTP vs MPO -valinnalla on todella merkitystä

Lyhyellä,{0}}vähän{1}}liitännällä{1}}40G-linkillä OM4-multitilassa MTP:n ja yleisten MPO-liittimien välinen suorituskykyero ei välttämättä ole ratkaiseva. Mutta seuraavissa tilanteissa MTP--luokan liittimien määrittäminen on käytännöllinen välttämättömyys mieluummin kuin ylellisyys: 400G- ja 800G-asennukset, joissa linkkibudjetit ovat tiukat (esimerkiksi 400GBASE-SR8 määrittää noin 1,9 dB:n kanavan kokonaisbudjetin); runkorungot useilla sovitinliitännöillä sarjassa; ympäristöt, jotka vaativat toistuvia uudelleenkytkentöjä yli 300 paritusjakson ajan; ja yksittäiset{13}}kanavat, joissa palautushäviövaatimukset ovat tiukat. Jos haluat syvemmän teknisen vertailun, katso meidänMTP vs MPO-insinöörin valintaopas.


MTP/MPO-kaapelityypit: Runko vs johtosarja vs Breakout vs jumpperi

Yksi yleisimmistä tilausvirheistä on väärän tyyppisen kaapelin ostaminen sen tehtävään rooliin. Jokaisella MTP/MPO-kaapelityypillä on erillinen tehtävä strukturoidussa kaapelointijärjestelmässä, ja erojen ymmärtäminen estää kalliita yhteensopimattomuutta.

MTP/MPO jumpperi (Patch Cord)

Puskurissa -, jota kutsutaan myös patch-johdoksi -, on MTP/MPO-liitin molemmissa päissä, ja sitä käytetään tyypillisesti lyhyisiin, suoriin yhteyksiin: lähetin-vastaanottimesta lähetin-vastaanottimeen, laiteportista kytkentäpaneeliin tai kytkimeen samassa telineessä tai vierekkäisissä telineissä. Puskurit ovat yksinkertaisin MTP/MPO-kaapelityyppi. Strukturoidussa kaapelointiarkkitehtuurissa ne yhdistävät aktiiviset laitteet passiiviseen infrastruktuuriin. SelaaMTP/MPO patch johdotkäytettävissä oleville kokoonpanoille.

MTP/MPO-runkokaapeli

Runkokaapeli on moni{0}}kuiturunkokokoonpano, jonka molemmissa päissä on MTP/MPO-liittimet ja joka on suunniteltu yhdistämään kytkentäpaneeleja, jakelukehyksiä tai kaappeja pidempiä organisoituja reittejä pitkin. Rungot ovat strukturoidun kaapeloinnin työhevonen - ne kuljettavat runsaasti kuituja (usein 24, 48, 72 tai enemmän kuituja) rivien, hallien tai rakennusten välillä. Todellisissa palvelinkeskusprojekteissa rungot asennetaan yleensä ensin rakennusvaiheen aikana, ja niitä siirretään harvoin sen jälkeen. Hyvin-suunniteltu runkoverkko tukee useiden sukupolvien lähetin-vastaanotintekniikkaa ilman uudelleen{10}}kaapelointia. Katso meidänMTP/MPO-runkokaapelituotevalikoiman tekniset tiedot.

MTP/MPO-johtosarjan (tuulettimen{0}}ulostulo) kaapeli

Johtosarjan kaapelin toisessa päässä on MTP/MPO-liitin ja toisessa päässä useita duplex-liittimiä -, yleensä LC -. Tämä kaapelityyppi kattaa monikuituisen MTP/MPO-infrastruktuurin ja perinteisten duplex-laitteiden välisen kuilun. Yleinen todellisen-käyttötapaus: 100GBASE-SR4-lähetin-vastaanotin kytkeytyy 8-kuituisen MTP/MPO-hyppyjäljittimen kautta korjauspaneeliin; paneelin toisella puolella johdinsarja puhaltaa nämä 8 kuitua neljään LC-duplex-porttiin, joista jokainen syöttää 25G-palvelimen NIC:tä. Johtokaapelit ovat erityisen tärkeitä nopeuksien siirtymisen aikana, kun osa verkosta käyttää rinnakkaista optiikkaa ja loput edelleen kaksisuuntaista yhteyttä.

MTP/MPO Breakout-kaapeli

Katkaisukaapeli jakaa yhden monikuituisen{0}}MTP/MPO-yhteyden useisiin pienempiin MTP/MPO-ryhmiin. Esimerkiksi 24{7}}kuituinen MPO-runko on ehkä jaettava uudelleen kolmeksi 8-kuituiseksi MTP/MPO-yhteydeksi, jotta se vastaa Base-8-lähetin-vastaanottimia. Breakout-kaapelit käsittelevät tämän uudelleenjaon ilman kasettia tai paneelia. Ne ovat erityisen hyödyllisiä suuritiheyksissä ympäristöissä ja siirtymissä Base-12- ja Base-8-arkkitehtuurien välillä. Yksityiskohtainen vertailu- ja valintaopas, katsokuinka valita MPO-katkaisukaapeli.


Mikä kaapelityyppi kannattaa tilata?

Saat laajemman yleiskatsauksen siitä, kuinka runko-, irrotus- ja johtosarjakaapelit toimivat yhdessä kaapelointijärjestelmässä, katso oppaammeMPO-kaapelityypit ja kuinka valita.

Miten MTP/MPO-kaapelit luokitellaan: kuitumäärä, napaisuus, tila ja vaippa

Kun olet tunnistanut oikean kaapelityypin, seuraava vaihe on neljä avainparametria, jotka määrittävät yhteensopivuuden ja suorituskyvyn. Jommankumman virheen tekeminen voi aiheuttaa linkin epäonnistumisen tai hankintaviiveen.

Kuitumäärä: Base-8, Base-12, Base-16 ja Base-24

Kuitumäärän on vastattava lähetin-vastaanottimen arkkitehtuuria, ei vain paneelin tiheyttä. Näin yleiset Ethernet-standardit vastaavat kuitulaskuja:

Yleinen tilausvirhe on Base--12 rungon valitseminen ympäristölle, joka käyttää Base-8-lähetin-vastaanottimia. Base-12-järjestelmässä, joka kuljettaa 8-kuituista liikennettä, neljä kuitua jokaisessa liittimessä jää käyttämättä - tuhlataan 33 % kuitulaitoksesta. Todellisissa käyttöönotoissa tämä epäsuhta vaikeuttaa myös purkamista ja korjausta. Oikea tapa on määrittää ensisijainen lähetin-vastaanottimen tyyppi ja valita sitten perusarkkitehtuuri, joka on linjassa sen kanssa. Jos odotat yhdistelmän 8- ja 12-kuituisia sovelluksia, suunnittele runkokerros hallitsevan käyttötapauksen ympärille ja käsittele poikkeuksia korjauspaneelissa sopivilla purkautumismoduuleilla.

Napaisuus: tyyppi A, tyyppi B ja tyyppi C - Kumpaa tarvitset?

Napaisuus määrittää, kuinka lähetys- ja vastaanottokuitujen paikat kartoitetaan kaapelin päästä toiseen. Jos napaisuus on väärä, lähetin toisessa päässä ei tavoita vastaanotinta toisessa päässä - ja linkki epäonnistuu, vaikka liittimet yhdistyvät fyysisesti ilman ongelmia.

ANSI/TIA-568.3-standardi määrittelee kolme klassista polariteettimenetelmää ja vuoden 2022 versiosta (TIA-568.3-E) alkaen kaksi uudempaa yleismenetelmää (U1 ja U2):

• Tyyppi A (menetelmä A):Suora{0}}läpivientikaapeli, jossa avain-ylösliitin toisessa päässä ja avain-alas toisessa päässä. Vaatii tyypin-A–-B kaksipuolisen välijohdon toisessa päässä Tx-Rx-käännön saavuttamiseksi.
• Tyyppi B (menetelmä B):Täysin käännetty runkokaapeli, jossa avain{0}}ylösliittimet molemmissa päissä. Kuitujen vaihto tapahtuu itse rungon sisällä, joten molemmissa päissä voidaan käyttää identtisiä kaksipuolisia patch-johtoja (A---A). Tyyppi B on tämän yksinkertaisuuden vuoksi laajimmin käytetty polariteettimenetelmä nykyaikaisessa rinnakkais{5}}optisessa rakenteellisessa kaapeloinnissa.
• Tyyppi C (menetelmä C):Parittainen jako, jossa jokainen viereinen kuitupari käännetään. Käytännössä vähemmän yleistä johtuen valmistuksen monimutkaisuudesta ja rajallisista eduista tyyppiin B verrattuna.
• Yleiset menetelmät U1 ja U2:TIA-568.3-E:ssä (syyskuu 2022) esitellyt molemmat menetelmät käyttävät tyypin-B runkoja ja A-to-B kaksipuolisia liitäntäjohtoja, mutta eroavat ryhmän sovittimen suunnasta. Ne yksinkertaistavat käyttöönottoa sallimalla samat komponentit kanavan molemmissa päissä, mikä vähentää napaisuuteen liittyviä tilausvirheitä, jotka ovat yksi asennusviiveiden yleisimmistä syistä.

Useimmille ostajille, jotka suunnittelevat uutta strukturoitua kaapelointijärjestelmää rinnakkaisoptiikalla, tyypin B rungot ovat turvallinen oletus. Jos olet laajentamassa tai korjaamassa olemassa olevaa järjestelmää, sinun on tunnistettava jo käytössä oleva napaisuusmenetelmä ennen uusien kaapeleiden tilaamista.

Kuitutila: OM3, OM4, OM5 ja OS2 - Valinta etäisyyden ja sovelluksen mukaan

Kuitutilan valinta riippuu linkin etäisyydestä, aallonpituusvaatimuksista ja{0}}pitkän aikavälin siirtosuunnitelmista. Tässä on käytännön katsaus:

Todellisissa ostopäätöksissä yleisin valinta rakennuksen{0}}sisäisille datakeskuslinkeille on OM4, koska se kattaa 100 metrin ulottuvuuden 400G SR8:lla ja tukee kaikkia monimuotoisia rinnakkais{5}}optisia lähetin-vastaanottimia. OS2:n yksi-tila valitaan tyypillisesti, kun linkit ylittävät 100 m, kun arkkitehtuuri käyttää CWDM- tai DWDM-lähetin-vastaanottimia tai kun verkkosuunnitelma vaatii yhden{10}}moodin kauttaaltaan johdonmukaisuuden vuoksi. Katso yksityiskohtainen etäisyyden ja kaistanleveyden vertailuOM1–OM5 monimuotokuituetäisyysohjainjaOS1 vs OS2 yksimuotokuituvertailu.

Takin luokitus: LSZH, OFNP ja OFNR

Kaapelin vaippa määrittää, mihin kaapeli voidaan laillisesti ja turvallisesti asentaa. Tämä ei ole suorituskykyparametri -, se on rakennusmääräysten noudattamisparametri, ja sen väärin saattaminen voi mitätöidä vakuutuksen tai epäonnistua tarkastuksessa.

• OFNP (kokous):Vaaditaan kaapeleille, jotka on reititetty liitäntätilan ilmatilojen läpi - laskettavien kattojen yläpuolella tai ilmankiertoon käytettävien kohojen lattioiden alla. Plenum{2}}-luokitelluissa kaapeleissa käytetään paloa-hidastavia materiaaleja, jotka tuottavat vähemmän savua ja myrkyllisiä höyryjä.
• OFNR (Riser):Vaaditaan pystysuorassa kaapelissa kerrosten välillä. Nousu-mitoitettu kaapelit kestävät liekin etenemistä pitkin pituuttaan, mutta niitä ei ole tarkoitettu liitäntätiloihin.
• LSZH (Low Smoke Zero Halogen):Yleistä eurooppalaisissa ja kansainvälisissä asennuksissa sekä suljetuissa ympäristöissä, kuten tunneleissa ja laivoissa, joissa vaaditaan halogeenivapaita materiaaleja{0}}myrkyllisten kaasujen päästöjen rajoittamiseksi tulipalossa.

Tarkastaja voi silti hylätä optisesti oikean ja oikean napaisuuden omaavan kaapelin, jos vaipan luokitus ei vastaa asennusympäristöä. Varmista aina paikalliset koodivaatimukset ennen kaapelitilauksen viimeistelyä.

Oikean MTP/MPO-kaapelin valitseminen 40G, 100G, 400G tai 800G

Sen sijaan, että yrittäisit muistaa kaikki tiedot, käytä tätä viisi{0}}vaiheista päätösprosessia. Todellisissa hankintatyönkuluissa tämä järjestys estää yleisimmät valintavirheet.

Vaihe 1: Tunnista lähetin-vastaanottimesi ja linkin nopeus

Aloita laitteistosta, jonka verkkosuunnittelu on jo määrittänyt. Lähetin-vastaanotinmalli määrää kuitujen määrän, aallonpituuden, liittimen tyypin ja maksimaalisen ulottuvuuden. Esimerkiksi 400GBASE-SR8 QSFP-DD-lähetin-vastaanotin vaatii 16 kuitua monimuotokuidun kautta MPO-16 APC-liitännällä ja tukee jopa 100 metriä OM4:llä. 400GBASE-DR4 QSFP-DD vaatii 8 yksimuotokuitua, joiden ulottuma on 500 metriä. Nämä ovat pohjimmiltaan erilaisia ​​kaapelivaatimuksia, joita ohjaa sama "400G"-merkki, minkä vuoksi tietystä lähetin-vastaanotinmallista aloittaminen on tärkeämpää kuin pelkällä nopeusnumerolla aloittaminen.

Vaihe 2: Yhdistä kuitumäärä perusarkkitehtuuriisi

Kun lähetin-vastaanotin on tiedossa, tarvittava kuitumäärä seuraa suoraan. Yllä oleva kuitujen määrä -osion taulukko kartoittaa yleiset Ethernet-standardit niiden perusarkkitehtuureihin. Älä käytä oletuksena suurinta saatavilla olevaa kuitumäärää. 24{5}}kuiturunko ei ole "parempi" kuin 8-kuituinen runko - se on erilainen infrastruktuurivaihtoehto, joka on järkevä vain, jos korjaussuunnitelmasi, purkautumismoduulit ja lähetinvastaanotinyhdistelmä on suunniteltu sen ympärille.

Vaihe 3: Tarkista napaisuus ja liittimen sukupuoli

Tämä on vaihe, jossa tapahtuu eniten tilausvirheitä, erityisesti{0}}ensimmäisen MTP/MPO-käyttöönoton yhteydessä. Varmista kolme asiaa ennen tilauksen tekemistä: napaisuusmenetelmä (tyyppi A, B, C tai universaali), liittimen sukupuoli molemmissa päissä (uros/kiinnitetty tai naaras/kiinnittymätön) ja näppäinten suunta, jota paikanninpaneelisi tai -kasettisi odottavat. Vakiosääntö on, että yksi liitin on kiinnitetty (uros) ja toinen irrotettu (naaras). Koska useimmat aktiiviset laiteportit on kiinnitetty, laiteporttiin yhdistävän liitäntäjohdon tulee olla irrotettuna laitteen -suuntaisesta päästä.

Vaihe 4: Valitse kuitutila etäisyyden ja optiikan perusteella

Alle 100 metrin etäisyydellä linkeistä, joissa käytetään monimuotoisia lähetin-vastaanottimia, OM4 on yleisin ja turvallisin oletusarvo nykyisissä palvelinkeskuksissa. Määritä OS2, jos linkit ovat yli 100 metrin päässä tai jos käytät yksimuotoisia lähetin-vastaanottimia (DR4, FR8, LR8). Harkitse myös organisaatiosi pitkän ajan-infrastruktuuristrategiaa: jotkut operaattorit asentavat yksittäisen-tilan kauttaaltaan jopa lyhyille linkeille, jolloin ne hyväksyvät korkeammat lähetin-vastaanottimen kustannukset vastineeksi kuitulaitoksesta, jota ei koskaan tarvitse vaihtaa nopeuden kasvaessa.

Vaihe 5: Vahvista takin fyysisen ympäristön luokitus

Ennen kuin viimeistelet tilauksen, tarkista, vaatiiko kaapelin reitti liitäntä-, nousu- tai LSZH-luokituksen. Tämä on helppo jättää huomiotta suunnittelun alkuvaiheessa, kun painopiste on optiikassa ja arkkitehtuurissa, mutta siitä tulee esteongelma asennusvaiheessa, jos kaapeli ei täytä rakennusmääräyksiä.


Yleiset MTP/MPO-käyttöönottoskenaariot

Havainnollistaaksemme, kuinka nämä valinnat yhdistyvät, tässä on kolme tuotantoympäristöissä usein nähtyä käyttöönottomallia.

Suora vaihto-to-vaihda linkki (lehti-selkäkangas)

Lehti{0}}kärjen palvelinkeskuksen kankaassa jokainen lehtikytkin liitetään jokaiseen selkäkytkimeen. Jos molemmat kytkimet käyttävät 100GBASE-SR4-lähetin-vastaanottimia, linkki vaatii yhden 8-kuidun OM4 MTP/MPO-hypyttimen, jonka napaisuus on tyypin B - toinen pää uros, toinen naaras. Tämä on yksinkertaisin MTP/MPO-käyttöönotto: yksi kaapeli, ei paneeleita, ei irrotuksia. Se toimii hyvin pienille-ja-keskikokoisille-kankaille, joissa telineasettelu pitää selkärangan{14}}etäisyyden lyhyinä.

Strukturoitu kaapelointi patch-paneeleilla

Suuremmissa ympäristöissä yhteys rakennetaan paneelien kautta skaalautuvuuden ja hallittavuuden vuoksi. Tyypillinen jäsennelty polku näyttää tältä: laitteet muodostavat yhteyden MTP/MPO-hyppyjälkien kautta paikalliseen patch-paneeliin; runkokaapeli kulkee kyseisestä paneelista toisen kaapin tai rivin etäpaneeliin; etäpaneeli liitetään laitteeseen toisen jumpperin tai johtosarjakaapelin kautta, joka puhaltaa ulos LC-duplex-portteihin. Tämä arkkitehtuuri lisää sovitinyhteyksiä, joten lisäyshäviöbudjetista tulee tärkeämpi - toinen syy määrittää MTP--luokan liittimet runkotasolle.

400 G--4 × 100 G Breakout

400GBASE-SR8-lähetin-vastaanotin (16 kuitua) voidaan katkaista neljään 100GBASE-SR4-linkkiin (kukin 8 kuitua) käyttämällä 2×MPO-8–1×MPO-16-katkaisukaapelia. Tämä kuvio on yleinen ympäristöissä, joissa 400 G:n selkäportti syöttää useita 100 G:n lehtikytkimiä. Katkaisukaapeli hoitaa kuidun uudelleenjaon, ja jokainen alavirran 100G-linkki saa oman 8 kuitupolkunsa. Napaisuuden ja nastakartoituksen saaminen oikein katkaisukaapelissa on ratkaisevan tärkeää – varmista aina lähetin-vastaanottimen toimittajan sovellushuomautuksen taiBreakout-kaapelin tuotteen tekniset tiedotennen tilaamista.

Yleisiä MTP/MPO-virheitä ja niiden välttäminen

Jopa kokeneet kaapelointitiimit kohtaavat nämä ongelmat. Niiden tietäminen etukäteen säästää aikaa ja rahaa.

Yhteensopimattomat uros- ja naarasliittimet

MTP/MPO-yhteys vaatii yhden kiinnitetyn (uros) ja yhden kiinnittämättömän (naaras) liittimen. Jos molemmat päät ovat samaa sukupuolta, kuidut eivät ole kohdakkain ja linkissä näkyy suuri häviö tai ei signaalia. Tarkista aina sukupuoli molemmissa päissä ennen tilaamista, varsinkin kun kokoat sekajärjestelmää useilta toimittajilta.

Väärän napaisuuden valitseminen järjestelmälle

Napaisuusvirheet ovat yksi MTP/MPO-asennusviiveiden yleisimmistä syistä. Tyypin A runko ei toimi tyypin B järjestelmässä ilman, että molemmissa päissä olevia välijohtoja vaihdetaan. Kun laajennat olemassa olevaa järjestelmää, tunnista jo käytössä oleva napaisuusmenetelmä ja sovita se tarkasti. Kun rakennat uutta, standardoi yksi napaisuusmenetelmä koko asennuksessa.

Kuitutilan valinta tarkistamatta lähetin-vastaanottimen yhteensopivuutta

Älä valitse OM3:a, OM4:ää, OM5:tä tai OS2:ta tavan tai joukkohinnoittelun perusteella. Lähetin-vastaanottimen tietolomake määrittää, mitä kuitutyyppejä tuetaan ja millä etäisyydellä. Esimerkiksi 400GBASE-SR8 tukee 70 metriä OM3:lla mutta 100 metriä OM4 - 30 %:n tavoittavuuseroa, jolla voi olla merkitystä suuressa datahallissa.

Perusarkkitehtuurin kohdistuksen huomioiminen

Base-12 rungon asentaminen Base-8-lähetin-vastaanotinympäristöön tuhlaa kolmanneksen kuidustasi ja aiheuttaa katkeamisongelmia. Sitä vastoin vain Base-8:n asentaminen ympäristöön, joka käyttää edelleen vanhaa 10G-SR:ää (joka käyttää kahta kuitua 12-kuituisesta MPO:sta), johtaa erilaisiin ongelmiin. Suunnittele perusarkkitehtuuri ensisijaisen ja lähitulevaisuuden lähetinvastaanottimen yhdistelmän mukaan, älä sen mukaan, mikä on halvin metriä kohti.

Näköalatakkien luokitusvaatimukset

Kaapeli, jossa on oikea optiikka, napaisuus ja kuitumäärä, voi silti epäonnistua tarkastuksessa, jos sen vaippaluokitus on väärä. Varmista liitäntä-, nousuputki- tai LSZH-vaatimukset suunnitteluvaiheessa -, älä sen jälkeen, kun kaapeli on vedetty alustan läpi.

Usein kysyttyjä kysymyksiä MTP/MPO-kaapeleista

Ovatko MTP- ja MPO-liittimet sama asia?

Ei aivan. MPO on yleinen moni-kuituliitinmuoto, joka on standardoitu standardin IEC 61754-7 mukaisesti. MTP on US Conecin valmistaman MPO-liittimen premium-versio, jossa on tiukemmat mekaaniset toleranssit, kelluva holkki ja irrotettava kotelo. Kaikki MTP-liittimet ovat MPO-yhteensopivia, mutta kaikki MPO-liittimet eivät täytä MTP-suorituskykyvaatimuksia.

Mitä polariteettityyppiä käytetään yleisimmin rinnakkaisoptiikassa?

Tyyppi B on laajimmin käytetty polariteettimenetelmä rinnakkaiseen-optiseen rakenteelliseen kaapelointiin, koska se kääntää kaikki kuitujen asennot rungon sisällä ja mahdollistaa identtiset välijohdot molemmissa päissä. Uudemmat Universal-menetelmät (U1/U2), jotka esiteltiin ANSI/TIA-568.3-E:ssä (2022), perustuvat myös B-tyypin runkokaapeleihin ja yksinkertaistavat komponenttien valintaa entisestään.

Pitäisikö minun valita Base-8 vai Base-12 uudelle asennukselle?

Se riippuu lähetinvastaanottimen sekoituksesta. Jos ensisijaiset sovelluksesi ovat 40GBASE-SR4, 100GBASE-SR4 tai 400GBASE-SR4 -, jotka kaikki käyttävät 8 kuitua -, Base-8 välttää hukkaan kuituja ja yksinkertaistaa katkeamista. Jos tarvitset taaksepäin yhteensopivuutta vanhan 10G-SR:n kanssa (2 kuitua 12 kuituisesta MPO:sta) tai ympäristösi käyttää 100GBASE-SR10:tä (20 kuitua), Base-12 voi olla käytännöllisempi. Monet uudet greenfield-palvelinkeskukset ovat standardoitumassa Base-8:aan.

Voivatko MTP/MPO-kaapelit tukea 400G ja 800G Ethernetiä?

Kyllä. IEEE 802.3cm -standardi määrittelee 400GBASE-SR8:n, joka käyttää 16 monimuotokuitua MPO-16-liittimen yli, ja 400GBASE-SR4.2:n, joka käyttää 8 kuitua kahdella aallonpituudella. IEEE 802.3db -standardi lisää 400 GBASE-SR4:ää käyttämällä 8 kuitua 100 Gt:lla kaistaa kohden. Yksi-mode 400G:ssä (DR4, FR8, LR8), 8-kuitu- tai kuitu-parin MTP/MPO-kokoonpanoja käytetään. 800G-standardit IEEE 802.3df -standardin mukaisesti luottavat edelleen MPO-pohjaisiin monikuituliitäntöihin.

Miten päätän OM4:n ja OS2:n välillä?

Aloita etäisyydestä ja lähetinvastaanottimen tyypistä. Lyhyen-ulottuvuuden monimuotosovelluksiin, joiden etäisyys on enintään noin 100 metriä (tyypillinen rakennuksen sisäinen -palvelinkeskusalue), OM4 yhdistettynä SR--tyyppisiin lähetin-vastaanottimiin on vakiovalinta. Yli 100 m:n linkeissä, rakennusten välisissä yhteyksissä tai DR4/FR8/LR8-lähetin-vastaanottimia käyttävissä arkkitehtuureissa vaaditaan OS2-yksi{13}}tila. Jotkut organisaatiot asentavat OS2:n kauttaaltaan yhdenmukaisuuden vuoksi ja hyväksyvät korkeammat lähetin-vastaanottimen kustannukset vastineeksi kuitulaitoksesta, jossa ei ole etäisyys- tai nopeuskattoa.

Millaista lisäyshäviötä voin odottaa MTP/MPO-yhteydeltä?

MTP Elite -monimuotoliittimien tyypillinen lisäyshäviö on noin 0,10 dB paria kohti ja enintään 0,35 dB. Tavallisten -luokan MPO-liittimien enimmäisarvo voi olla 0,60–0,75 dB. Yksi-moodi MTP Elite -liittimet tavoittavat myös 0,35 dB:n maksimitaajuuden. Nämä arvot ovat{10}}yhteyttä kohti; kanavahäviö sisältää kaikki liittimien liitokset, jatkokset ja kuidun vaimennuksen linkin etäisyydellä.

Mitä eroa on johtosarjakaapelilla ja irrotuskaapelilla?

Johdinsarja siirtyy toisessa päässä MTP/MPO:sta useisiin duplex-liittimiin (yleensä LC) toisessa - yhdistäen monikuituinfrastruktuurin duplex-laitteiston kanssa. Katkaisukaapeli siirtyy yhdestä MTP/MPO-liittimestä useisiin pienempiin MTP/MPO-liittimiin - jakaakseen kuidut uudelleen monikuitu-verkkotunnuksessa. Käytä johtosarjaa, kun haluat tuulettaa kaksipuolisiin portteihin; käytä purkamista, kun haluat jakaa pienempiin MTP/MPO-ryhmiin.

Pitääkö minun huolehtia liittimen puhdistamisesta MTP/MPO-kaapeleilla?

Kyllä. Kontaminaatio on suurin syy kenttäasennuksissa tapahtuvaan suureen syöttöhäviöön. Koska MTP/MPO-holkissa on 8, 12, 16 tai useampi kuidun pää{5}}pinta yhdessä rajapinnassa, yksi pölyhiukkanen voi vaikuttaa useisiin kuituihin samanaikaisesti. Tarkasta ja puhdista liitin ja sovitin aina ennen jokaista yhdistämistä käyttämällä tarkoitukseen -valmistettua MTP/MPO-puhdistustyökalua. Monikuituliittimille suunniteltu silmämääräinen tarkastus on välttämätön -. Älä luota pelkkään puhdistukseen ilman visuaalista vahvistusta.
