Oikean kuituoptisen ulkokaapelin valitseminen ei tarkoita yhden "parhaan" tuotteen valitsemista. Kyse on kaapelin suunnittelun sovittamisesta todelliseen asennusreittiin, reitin ympäristöriskeihin ja{1}}verkkosi tarvitsemaan pitkän aikavälin kapasiteettiin. Useimmat valintaongelmat ulkopuolisissa tehtaissa (OSP) kuituprojekteissa alkavat samalla tavalla: joku valitsee kaapelin tuotteen nimen tai tottumuksen perusteella sen sijaan, että ensin selvittäisi asennusehdot.
MukaanCorningin opas valokuitu{0}}ulkoisen kaapelin suunnittelusta, valintaprosessin tulisi alkaa ymmärtämällä sovelluksesi ja haluamasi ominaisuudet ennen kaapelirakenteen valintaa. Eri roolit - verkon omistajat, suunnittelijat, asentajat - priorisoivat erilaisia kaapelin suorituskykyominaisuuksia, mutta lähtökohta on aina sama: tiedä reitti ja ympäristö ennen kuin määrität kaapelin.
Käytännöllinen valintasarja mille tahansa ulkokuitukaapeliprojektille näyttää tältä:
- Määritä asennusreitti - putki, suora hautaus, antenni tai siirtymä rakennuksesta-rakennukseen{2}}.
- Arvioi ympäristöriskit - kosteus, UV, jyrsijät, puristuskuormat, äärimmäiset lämpötilat tai sähköinfrastruktuurin läheisyys.
- Valitse kaapelin rakenne - löysä putki, nauha, mikrokaapeli, panssaroitu tai dielektrinen.
- Vahvista kuitutyyppi ja kuitumäärä, mukaan lukien varakapasiteetti tulevaa kasvua varten.
- Suunnittele rakennuksen sisääntulo, päättäminen ja koodin noudattaminen.
Mikä tekee valokuitukaapelista eron sisäkaapelista?
Jokainen valokaapeli suojaa lasikuitua, mutta ulko- ja sisäkaapelit suojaavat olennaisesti erilaisilta uhilta. Ulkokuitukaapeli -, jota usein kutsutaan OSP- (outside plant) -kaapeliksi -, on suunniteltu kestämään UV-altistuksen, kosteuden sisäänpääsyn, suurien lämpötilavaihteluiden, maaperän paineen, jyrsijävaurioiden ja mekaanisen rasituksen ilmaan tai maan alle asennettaessa. Sisäkaapeli sitä vastoin asettaa etusijalle palon suorituskyvyn: liekin leviämisen, savun muodostumisen ja rakennusten palomääräysten noudattamisen.
Tämä ero on tärkein rakennuksen sisäänkäynnissä. Vakioulkokaapelia ei tyypillisesti mainita sisätilojen palo{1}}tiloissa. Pohjois-Amerikassa,NEC 770 artiklasäätelee kuinka valokuitukaapeleita voidaan reitittää rakennusten sisällä. Pykälän 770.48 mukaan rakennukseen menevä listaamaton ulkoisen laitoksen kaapeli on yleensä rajoitettu 15 metriin (50 jalkaa) sisäänkäyntikohdasta, ja sen on päätyttävä koteloon. Tämän etäisyyden ylittävän kaapelin on joko suljettava jäykkä metalliputki (IMC tai RMC), tai asennuksen on vaihdettava lueteltuun sisäkäyttöön tarkoitettuun -mitoitettu kaapeli jatkoksen tai paikan kautta.
Jos lenkillä on kuljetettava ulkoa sisälle ilman erillistä liitoskohtaa, sisä-/ulkokaapeli -, joka on mitoitettu sekä kestävyyteen ulkona että sisätilojen liekkien tehokkuuteen -, voi poistaa tämän siirtymän. ICEA S-104-696 -standardi kehitettiin erityisesti tätä rakennusten välistä ja rakennusten välistä -kaapeleiden tarvetta varten. Se kattaa kaapelit, jotka tarjoavat ulkotason vetolujuuden ja vedeneston sekä sisätilojen paloluokitukset.
Kuituoptiset ulkokaapelityypit asennustavan mukaan
Kanava- ja maanalainen kaapeli
Kun putki on jo paikallaan, kanavakaapeli on yksinkertaisin valinta. Itse putki tarjoaa ensisijaisen mekaanisen suojan -, joka suojaa kaapelia maaperän paineelta, kosteudelta ja fyysisiltä vaikutuksilta -, joten kaapeli ei tarvitse raskasta panssaria tai vahvistettua vaippaa. Useimmat ulkopuolisten laitosverkkojen kanavaasennukset käyttävätlöysällä putkikaapelilla, joka eristää kuidut puskuriputkien sisällä, jotka on täytetty vedellä{0}}sulkumateriaalilla ja on suunniteltu tavallisiin veto- tai puhallusasennusmenetelmiin.
Kanavakaapeli on oikea lähtökohta, kun putki tai kanavajärjestelmä on jo olemassa, kun haluat helpomman kaapelin vaihdon tai tulevia päivityksiä tai kun pitkäaikaisella-käytettävyydellä on merkitystä -, esimerkiksi kampuksen runkoreitit tai kunnalliset kuiturenkaat, joissa on odotettavissa tulevia vetoja. Projekteissa, joissa käytetään mikrokanavaa, sovelletaan eri kaapeliluokkaa (mikrokaapeli), jota käsitellään alla.

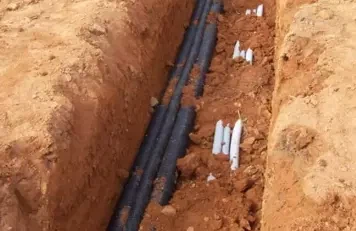

Suora hautaus kuituoptinen kaapeli
Suora hautauskaapeli menee maahan ilman putkea - joko kaivetuksi tai auratuksi. Tässä kohtaa ulkokuitukaapelin valinta tulee vaativammaksi, koska kaapelin on itse kestettävä kaikki ympäristön aiheuttama: maaperän paine, kosteuden kulkeutuminen, jäätymis-sulamisjaksot ja monilla alueilla jyrsijöiden kalvautuminen.
Suoraan hautaamiseen tarvitaan yleensä panssaria. Aallotettu teräsnauhapanssari, joka on kiinnitetty sisemmän ja ulomman polyeteenivaipan väliin, tarjoaa sekä iskunkestävän että fyysisen esteen jyrsijävaurioita vastaan. PerCorningin ulkokaapelin tekniset tiedotSuoraan hautaamiseen tarkoitettuihin panssaroituihin kaapelimalleihin kuuluu aallotettu teräspanssari, joka on muovi-pinnoitettu molemmilta puolilta korroosionkestävyyden vuoksi ja joka on kiinnitetty vedessä-turpoavan teipin päälle, jossa on päällekkäinen sauma.
Suora hautauskaapeli on oikea valinta, kun olemassa olevaa putkia ei ole, kun reittiä kaivataan tai aurataan ja kun kaapelin reitti on alttiina maaperän paineelle, kosteudelle tai jyrsijätoiminnalle. Kampus- tai yritysprojekteissa, joissa kaivaminen ilman putkia on suunnitelma, panssarin ohittaminen kustannusten säästämiseksi on yleinen virhe -, joka johtaa usein varhaiseen kaapelivikaan ja kalliiseen vaihtoon. Katso täydellinen asennus parhaista käytännöistämmevalokuitukaapelin asennusohje.
Antenni kuituoptinen kaapeli
Antennikaapeli on suunniteltu napa{0}}linjareiteille, messenger-tuetuille jänteille tai rakennusten---joille. Ensisijainen suunnittelu koskee siirtymistä hautauspaineesta jatkuvaan jännitykseen, tuulen ja jään kuormitukseen, UV-hajoamiseen ja jänneväliin. Antennikaapeleihin kuuluu sidottu kaapeli (kiinnitetty erilliseen lähettimeen), itsekantava-8-kaapeli (integroidulla teräslähettimellä) ja kaikki-dielektrinen itsekantava (ADSS) kaapeli.
Valinta metallisen ja dielektrisen antennikaapelin välillä ei ole vain valinta -, se on usein turvallisuus- ja koodivaatimus. ADSS-kaapeli, joka ei sisällä metalliosia, on erityisesti suunniteltu asennettavaksi korkeajännitejohtoihin tai niiden lähelle. TheAFL ADSS -kaapelin tekniset tiedotpanee merkille, että tela{0}}kestäviä ulkovaippaa on saatavana korkea-jännitteen siirtoympäristöihin, joiden tilapotentiaaliarvot ovat jopa 25 kV. Kun kaapelia vedetään sähköpylväiden syöttötilaan, dielektrisellä rakenteella vältetään metallisten elementtien aiheuttamat induktio- ja maadoitusriskit.
Hankkeissa, joihin liittyy napa{0}}käyttöönotto, meidänADSS valokaapelilaitteistoosio kattaa ripustuspuristimet, kiristyspuristimet ja alas{0}}lyijyliittimet, joita tarvitaan täydelliseen antenniasennukseen. Lisäohjeita oikean valinnassakaapelilaitteistot ulkopuolisiin tehdasprojekteihinon myös saatavilla.
Vedenalainen ja erikoiskaapeli
Jokien risteykset, järvien jännevälit ja vedenalaiset putkien siirtymät vaativat erikoiskaapelin, joka on suunniteltu jatkuvaan veteen upotukseen, suurempiin puristuskuormitukseen ja lisääntyneeseen vetolujuuteen. Tämä ei ole oletusarvoinen ulkokaapelivalinta - se valitaan vain, kun reitti todella sisältää veden risteyksen tai pitkittyneen vedenalaisen upotuksen. Useimmissa projekteissa vedenalainen kaapeli muodostaa pienen osan kokonaisreitistä, ja se on jatkettu tavalliseen ulkokaapeliin risteyksen molemmissa päissä.
Kuituoptiset ulkokaapelityypit rakenteen mukaan
Löysä putkikaapeli
Loose tube on maailman laajimmin käytetty ulkokuitukaapelirakenne. Yksittäiset kuidut asettuvat löyhästi geeli-täytettyjen tai kuivien-blokkipuskuriputkien sisään, jotka on kietoutunut keskeisen lujuusosan ympärille. Tämä muotoilu eristää kuidut ulkoiselta mekaaniselta ja lämpörasitukselta, joten se sopii hyvin kanavaan, suoraan hautaamiseen ja moniin ilmasovelluksiin.
Corning kuvailee irtonaisissa putkikaapeleissa keskeisen lujuusosan, jossa on säikeitä puskuriputkia, jotka sisältävät irtonaisia optisia kuituja - rakenne, joka tarjoaa asentajan tuntemusta ja optimaalisen liitossuorituskyvyn, ja kuitujen lukumäärä on jopa 432 kuitua. Yleisenä vertailukohtana voidaan sanoa, että jos verkkosi vaatii vähemmän kuin 144 kuitua, löysä putki on usein käytännöllisin lähtökohta.
Nauha kaapeli
Nauhakaapeli järjestää kuidut litteiksi ryhmiksi - tyypillisesti 12 kuitua nauhaa kohden - ja pinoaa useita nauhoja saavuttaakseen korkean kuitumäärän. Keskeinen etu on tiheys ja jatkosnopeus: nauhakaapeli tukee massafuusioliitosta, jossa koko 12{6}}kuitunauha jatketaan yhdellä toimenpiteellä sen sijaan, että liittäisi kuituja erikseen. Runkoreiteissä, operaattoriverkoissa ja suurikapasiteettisissa rakennuksissa, joissa kuitujen määrä ylittää 288, nauhakaapeli voi merkittävästi lyhentää asennusaikaa ja kunnostusikkunoita.
Corning huomauttaa, että nauhakaapelit tarjoavat suuremman kuitumäärän ja suuremman kuitutiheyden kuin mikään muu ulkokäyttöön tarkoitettu kaapeli. Verkoissa, jotka vaativat 288 kuitua tai enemmän, tulisi arvioida nauharakenne pelkän liitoksen ajansäästön vuoksi.
Mikrokaapeli mikrokanavajärjestelmiin
Mikrokaapeli on miniatyyri irrallinen putkirakenne, joka on suunniteltu asennettavaksi mikrokanavajärjestelmiin, joissa käytetään ilma--puhallusta tai suihkutusta. Verrattuna tavalliseen irtonaiseen putkikaapeliin, mikrokaapeli voi olla halkaisijaltaan jopa 50 % pienempi ja tuottaa silti paljon kuituja - Esimerkiksi Corningin MiniXtend HD -mikrokaapeli tuottaa jopa 288 kuitua ja on jopa 20 % pienempi kuin tavalliset mikrokaapelit.
Mikrokaapeli on järkevintä, kun olemassa oleva kanavatila on jo ruuhkautunut, kun mikrokanavainfrastruktuuri on osa verkon suunnittelua tai kun tuleva laajennus vaatii kapasiteetin lisäämistä ilman uutta kanavaa. Ruuhkaisissa kaupunkiympäristöissä mikrokaapeliin asennettu mikrokaapeli voi olla käytännöllinen vaihtoehto olemassa olevan kaapelilaitoksen päivitysten repimiseen-ja-korvaamiseen.
Panssaroitu vs. dielektrinen kaapeli: Kun jokaisella on väliä
Tämä on yksi merkittävimmistä päätöksistä ulkokuitukaapelin valinnassa, ja siellä myös ylirakentaminen on yleistä.
Panssaroitu kaapelilisää aallotetun teräsnauhakerroksen sisä- ja ulkovaipan väliin. Se tarjoaa puristuskestävyyden, jyrsijöiden karkottamisen ja mekaanisen lisäsuojan. Panssaroitu rakenne on erittäin suositeltavaa - ja usein toiminnallisesti vaadittu - suoraan hautaamiseen ilman putkia. Se on myös järkevä valinta kanavareiteille alueilla, joilla jyrsijätoimintaa tiedetään.
Dielektrinen kaapelion täysin metalliton-. Se on pakollinen valinta antennireiteille korkeajännitteisten sähkölinjojen- lähellä, joissa metalliset kaapelikomponentit voivat aiheuttaa induktiovaaraa tai maadoitusongelmia. ADSS-kaapeli, yleisin antennidielektrinen rakenne, on suunniteltu erityisesti sähkölaitosten ympäristöihin. Dielektristä kaapelia suositellaan myös sovelluksissa, joissa ei--metallinen rakenne yksinkertaistaa asennusta - ei liittämistä, ei maadoitusta, ei huolta salaman aiheuttamista-piikeistä, jotka etenevät kaapelin vaipan läpi.
Yleinen ylisuunnitteluvirhe on panssaroidun kaapelin määrittäminen jokaiselle reitille todellisesta riskistä riippumatta. Panssari lisää kustannuksia, painoa ja jäykkyyttä. Kanavassa, jossa jyrsijöitä ei ole alttiina, tavallinen panssaamaton löysä putkikaapeli on yleensä riittävä - ja helpompi käsitellä asennuksen aikana. Päätöksen tulee perustua kunkin reittiosuuden erityiseen uhkaprofiiliin, ei yleiseen oletukseen, että panssari vastaa laatua.
Yksi-- vai monimuotoinen kuitujuoksu?
Kuitutyypin valinta -yksi-tilataimonitila- on erillinen päätös kaapelin rakentamisesta, vaikka ne usein sekoitetaankin. Valinta riippuu linkin etäisyydestä, vaaditusta tiedonsiirtonopeudesta, molemmissa päissä olevista laitteista ja{2}}pitkän aikavälin verkkosuunnittelusta.
Yksi{0}}muotokuitu tukee pidempiä etäisyyksiä ja suurempaa kaistanleveyttä kuitua kohti. Kampuksen runkoverkkoyhteyksissä, useiden satojen metrien välisissä-rakennusyhteyksissä, operaattorin-tason verkoissa ja kaikilla reiteillä, joilla on odotettavissa tulevia nopeuspäivityksiä, yksi-tila on oletussuositus. Monimuotokuitu on sopiva, kun ulkolinkki on suhteellisen lyhyt (tyypillisesti alle 300–550 m, riippuen tiedonsiirtonopeudesta ja monimuotoasteesta), molemmissa päissä on jo käytössä monimuotolähetin-vastaanottimia ja optiikan hinta on merkittävä tekijä.
Tärkeää on, että "ulkona" ei automaattisesti tarkoita "yksi{0}}tilaa". Monet kampusrakennuksista-a Kuitutilan tulee vastata linkin budjettia ja laitesuunnitelmaa, ei kaapelin vaippaa.
Ulkokuitukaapelin vertailutaulukko
| Kaapelin tyyppi | Paras | Ei ihanteellinen | Keskeinen ominaisuus |
|---|---|---|---|
| Irrallinen putki (panssaamaton) | Kanava/putki kulkee, kiinnitetty antenni | Suora hautaus ilman putkia | Yleiskäyttöinen-OSP-standardi; jopa 432 kuitua |
| Irrallinen putki (panssaroitu) | Suorat hautausreitit,{0}}jyrsijöille alttiit reitit | Antenni lähellä voimalinjoja | Aallotettu teräspanssari murskaus- ja jyrsijäsuojaukseen |
| Nauha kaapeli | Korkea{0}}runko (288+ kuitua) | Lyhyet,{0}}vähälukuiset linkit | Massafuusio silmukointi; suurin kuidun tiheys |
| Mikro kaapeli | Mikrokanava, ruuhkaiset kanavareitit | Suora hautaus, korkeajännite{0}}antenni | Jopa 50 % pienempi kuin tavallinen löysä putki |
| ADSS (dielektrinen antenni) | Sähköpylväsjohdot, lähellä korkeajännitettä | Suora hautaus | Kaikki-dielektrinen, itse-kannattava, ei sanansaattajaa |
| Kuva-8 Itsetuki | Antennivälit, ei virran läheisyyttä | Korkea{0}}jänniteympäristöt | Integroitu teräslähetti{0}}omatukeen |
| Sisä-/ulkokaapeli | Rakennuksesta-rakennukseen-, siirtymät | Pitkän{0}}matkan OSP-selkäranka | Kaksoisluokitus-ulkoympäristöön ja sisätilojen palokoodiin |
Yleisiä virheitä ulkokuitukaapelin valinnassa
Aloitetaan liittimestä reitin sijaan.Liittimillä ja kytkentäkaapeleilla on merkitystä, mutta ne kuuluvat valintaprosessin loppuun. Jos esimerkiksi määrität kaapelin rakenteen väärin -, kanavakaapelin valitseminen suoralle hautausreitille -, jonka päässä on oikea LC- tai SC-liitin, ei pelasta asennusta.
Kanavakaapelin ja suorahautauskaapelin käsitteleminen keskenään vaihdettavina.Nämä ovat erilaisia teknisiä luokkia. Kanavakaapeli luottaa putkeen mekaanista suojausta varten. Suoran hautauskaapelin on tarjottava oma puristusvastus, jyrsijöiden karkotus ja kosteussulku. Yhden vaihtaminen toiseen luo ristiriidan kaapelin suorituskyvyn ja ympäristöriskin välillä.
Panssaroidun kaapelin määrittäminen kaikkialla.Panssari on välttämätön suorassa hautaamisessa ja hyödyllinen jyrsijöille{0}}alttiissa putkissa, mutta se lisää kustannuksia, painoa ja jäykkyyttä jokaiseen reittiosaan, johon se asennetaan. Puhtaassa putkessa ilman epätavallisia riskejä panssaamaton kaapeli toimii samalla tavalla ja on helpompi käsitellä asennuksen aikana. Määritä panssari missä sitä tarvitaan, ei oletuksena.
Unohdetaan sisätilojen siirtyminen.Kaapeli ei pysähdy rakennuksen seinään. Jos ajo jatkuu rakennuksen sisällä olevaan laitehuoneeseen, tarvitset koodin -yhteensopivan rakennuksen sisäänpääsyn - suunnitelman riippumatta siitä, tarkoittaako se liittämistä sisä--mitoitettuun kaapeliin, sisä-/ulkokaapelin käyttöä tai reititystä metalliputken sisällä NEC-vaatimusten mukaisesti.
Alimitoitettu kuitumäärä.Kuitujen lisääminen ensimmäisessä asennuksessa on halpaa verrattuna toisen kaapelin vetämiseen myöhemmin. Teollisuuden käytäntö suosii vahvasti sellaisen maksimikuitumäärän asentamista, jonka reitti voi tukea, jotta vältytään kalliilta lisäkapasiteetin rakentamiselta tulevaisuudessa.
Usein kysytyt kysymykset: Valokuitukaapelin valinta ulkokäyttöön
Voiko valokuitukaapelia käyttää ulkona sisätiloissa?
Vakioulkokaapeli (OSP) ei ole paloluokiteltu{0}} jatkuvaan sisäkäyttöön. NEC:n artiklan 770 mukaan listaamaton ulkokaapeli voi mennä rakennukseen, mutta se on tyypillisesti rajoitettu 15 metriin (50 jalkaa) sisäänkäyntikohdasta. Tämän lisäksi kaapeli on joko suljettava jäykällä metalliputkella tai sinun on vaihdettava luettelossa olevaan sisätilojen -mittauskaapeliin. Sisä-/ulkokaapeli, joka täyttää sekä ulkokestävyys- että sisäliekin suorituskykyvaatimukset, voi eliminoida siirtymäjatkoksen, kun reitti jatkuu rakennuksen sisällä.
Tarvitsetko aina panssaroitua kaapelia suoraan hautaamiseen?
Käytännössä kyllä - lähes kaikkiin suoriin hautaussovelluksiin, panssaroitua kaapelia suositellaan voimakkaasti. Ilman putkijohtoa kaapeli on ainoa este kuitujen ja maaperän paineen, kosteuden, jäätymis-sulamisliikkeen ja jyrsijöiden toiminnan välillä. Vaikka panssaamaton kaapeli voidaan teknisesti upottaa hyvin valvotuissa olosuhteissa (kuten suojakaukalon tai betoni{4}}suljetun kanavapankin sisään), tavanomaisen suoran hautaamisen tulisi olla oletuksena panssaroitu rakenne valmistajan asennusohjeiden mukaisesti.
Milloin sinun pitäisi valita dielektrinen panssaroidun kaapelin sijaan?
Dielektrinen (kaikki ei--metalliset) kaapeli on oikea valinta aina, kun kaapelireitti kulkee korkeajännitteisessä-sähköinfrastruktuurissa tai sen lähellä, missä metalliset kaapelikomponentit voivat aiheuttaa induktio-, maadoitus- tai turvallisuusriskejä. ADSS-dielektrinen kaapeli on vakiona pylväs{3}}käyttöön. Dielektristä kaapelia suositellaan myös silloin, kun ei--metallinen rakenne yksinkertaistaa asennusta -, jolloin ei tarvitse liittää ja maadoittaa jokaisessa kiinnityskohdassa.
Mitä eroa on irtonaisella putkella ja nauhakaapelilla ulkokäyttöön?
Löysä putkikaapeli sijoittaa yksittäisiä kuituja puskuriputkien sisään ja on vakiorakenne useimmissa ulkosovelluksissa, joissa kuitumäärä on kohtalainen (jopa noin 144–432 kuitua). Nauhakaapeli järjestää kuidut litteiksi ryhmiksi ja tukee massafuusioliitosta, mikä tekee liittämisestä huomattavasti nopeampaa suurella kuitumäärällä. Runkoreitillä, jotka tarvitsevat 288+ kuituja, nauhakaapeli tarjoaa tyypillisesti pienemmät kokonaisasennuksen kustannukset, koska jatkotyön määrä vähenee.
Kuinka monta varakuitua kannattaa suunnitella?
Universaalia suhdetta ei ole, mutta yleinen käytäntö on asentaa vähintään 20–30 % enemmän kuituja kuin nykyinen kysyntä vaatii, ja mieluiten enemmän, jos kaapelireitti sen sallii. Kustannusero 48-kuidun ja 96 kuituisen kaapelin välillä on vaatimaton verrattuna kustannuksiin, jotka aiheutuvat toisen kaapelin vetämisestä, kun kapasiteetti loppuu. Pitkän matkan tai runkoreiteillä kanavan tai reitin tukien enimmäiskuitumäärän varmistaminen on vakiokäytäntö.
Ulkokuitukaapelin keskeiset standardit ja viitteet
Seuraaviin standardeihin ja teknisiin resursseihin viitataan kaikkialla ulkokuitukaapeliteollisuudessa, ja ne kannattaa tarkistaa vakavassa OSP-projektissa:
- ANSI/ICEA S-87-640- ensisijainen pohjoisamerikkalainen standardi, joka kattaa optisen kuidun laitoksen ulkopuoliset tietoliikennekaapelit, mukaan lukien materiaalit, rakenne ja suorituskykyvaatimukset antenni-, suorahautaus- ja kanavaasennuksille.
- ANSI/TIA-568.3-E- TIA-optisen kuitukaapeloinnin ja -komponenttien standardi, jossa määritellään tilojen kaapelointivaatimukset ja viitataan ICEA S-87-640:een ulkoisten laitosten kaapelien yhteensopivuudesta.
- NEC artikla 770 (NFPA 70)- kattaa optisten kuitukaapeleiden ja kulkuväylien asennuksen rakennuksiin, mukaan lukien rakennusten sisäänpääsyrajat, palo{1}}kaapeleiden luokitukset (OFNP, OFNR, OFN) ja kulkuratojen vaatimukset.
- NESC (National Electrical Safety Code)- säätelee antennikaapelien asentamista sähkön pylväisiin, mukaan lukien ADSS- ja muiden antennikaapelityyppien välysvaatimukset ja kuormitusolosuhteet.
- Corning SRP 005-011- standardisuositeltu menetelmä kuituoptisen kaapelin kanavaasennukseen, joka peittää vetojännityksen, taivutussäteen ja kaivon käsittelyn.
Lopullinen suositus
Oikea ulkokuitukaapeli on se, joka sopii asennusreitille, kestää ympäristöriskit ja tarjoaa riittävästi kuitukapasiteettia sekä nykyisiin että tuleviin tarpeisiin. Mikään yksittäinen kaapelityyppi ei toimi jokaisessa projektissa -, ja koko valintaprosessi on luotettavampi, kun seuraat järjestystä ensin reitti, ympäristö toiseksi, rakentaminen kolmas, kuitutyyppi neljäs ja päättäminen viimeisenä.
Jos olet aloittamassa uutta ulkopuolista laitosprojektia tai arvioimassa kaapelivaihtoehtoja tulevaa rakentamista varten, lyhyen projektispesifikaatio -, joka kattaa reittityypin, ympäristöolosuhteet, kuitutilan ja määrän sekä päätesuunnitelman -, on tehokkain ensimmäinen askel. Kun tämä spesifikaatio on käsissä, sen sovittamisesta oikeaan ulkokuitukaapeliin tulee strukturoitu suunnittelupäätös arvauspelin sijaan.
